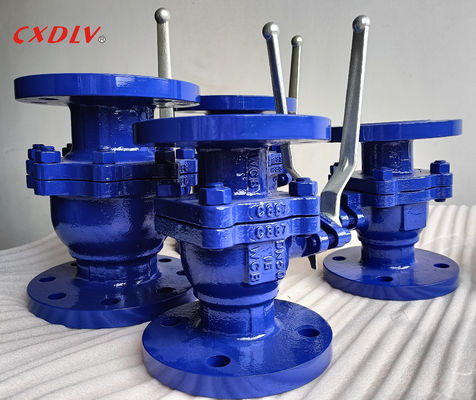

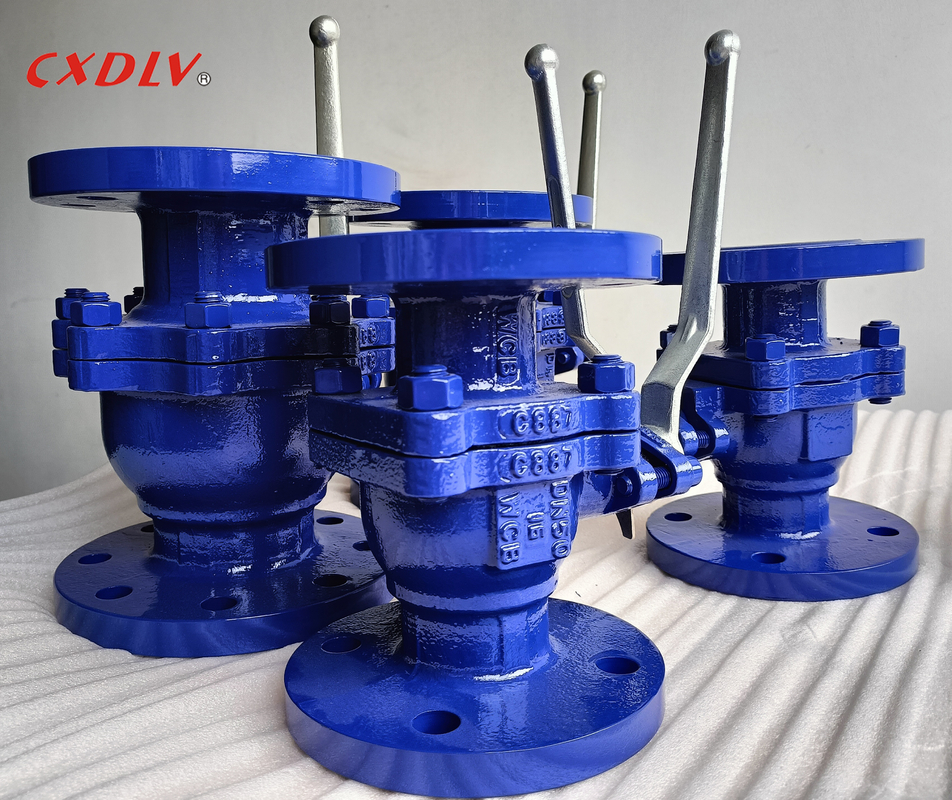

صمام كروي ذو شفة A216 Gr.WCB مكون من قطعتين مع ذراع مقبض PN16

A216 Gr.WCB صمام كرةي مشفه من قطعتين مع ذراع رافعة PN16

المواصفات

صمام كرةي مشغل بمقبض GB

المعايير المطبقة:
- التصميم والتصنيع: GB12237-89

- التوصيل: JB/T79

- اختبار مقاومة الحريق: API607 الإصدار الرابع 1993

- الاختبار والتفتيش: GB/T13927-1992

نطاق الحجم:
- DN15~DN200

تصنيف الضغط:
- GB PN16
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 180 درجة مئوية

أصمام كرةيهو شكل من أشكال الصمام ربع دورة الذي يستخدم كرة مجوفة ومثقبة ومحورية للتحكم في التدفق من خلاله. يكون مفتوحًا عندما يكون ثقب الكرة في خط التدفق ومغلقًا عندما يتم تدويره 90 درجة بواسطة مقبض الصمام. يقع المقبض بشكل مسطح في محاذاة مع التدفق عند الفتح، ويكون عموديًا عليه عند الإغلاق، مما يسهل التأكد بصريًا من حالة الصمام.

 التطبيق

تُستخدم الصمامات الكروية بشكل عام كصمام ثنائي الاتجاه مخصص لتطبيقات التشغيل والإيقاف المستخدمة في عدد من الصناعات المختلفة. تتضمن بعض هذه الصناعات المياه والنفط والغاز والمواد الكيميائية والأدوية والتعدين على سبيل المثال لا الحصر.

 لماذا تختار الصمام الكروي؟

1. أداء مضاد للكهرباء الساكنة: يتم ترتيب زنبرك بين الكرة وجذع الصمام وجسم الصمام، ويمكن اشتقاق الكهرباء الساكنة المتولدة عن طريق عملية التبديل.

2. نظرًا لأن المادة مثل البولي تترافلوروإيثيلين تتمتع بخاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الجسم الكروي صغير، فإن عمر خدمة الصمام الكروي الهوائي طويل.

3. مقاومة السوائل منخفضة، والصمام الكروي الهوائي هو الصمام ذو أقل مقاومة للسوائل في جميع أنواع الصمامات.

4. ختم جذع الصمام موثوق به. نظرًا لأن جذع الصمام يؤدي فقط نفس الحركة مثل حركة الرفع، فليس من السهل إتلاف ختم التعبئة لجذع الصمام، وتزداد قدرة الختم مع زيادة ضغط الوسط.

 اختيار النموذج

 صمام كرةي عائم بمنفذ كامل من قطعتين
