CF8M صمام التحقق الصدري مصنع بيع مباشر من الفولاذ المقاوم للصدأ عالية الجودة الفضة OEM قياسي صمام التحقق الصدري المزدوج الصفحة العامة
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE,ISO,TS |
| Model Number: | H74F |
شروط الدفع والشحن:
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | Suitable Plywood Cases according to different valves' structure |
| Delivery Time: | 5~25 work days |
| Payment Terms: | T/T,L/C,,D/A,D/P,Western Union,MoneyGram |
| Supply Ability: | 1000pcs per Month |
|
معلومات تفصيلية |
|||
| Body: | CF8,CF8M,WCB... | Disc: | SS304,SS316 |
|---|---|---|---|
| Seat: | NBR, | Port Size: | DN40~DN600 |
| Working Temperature: | -20℃~+180℃ | Standard: | ANSI,ASME,API ,DIN, JIS,BS, GB |
| Pressure: | 150LB | Application: | Water,Oil,Gas... |
| إبراز: | صمام فحص قلاب للبيع المباشر من المصنع,صمام فحص قلاب CF8M |
||
منتوج وصف
بيع مباشر من مصنع صمام فحص CF8M من الفولاذ المقاوم للصدأ عالي الجودة فضي OEM قياسي صمام فحص مزدوج اللوحة عام
ميزات صمام الفحص

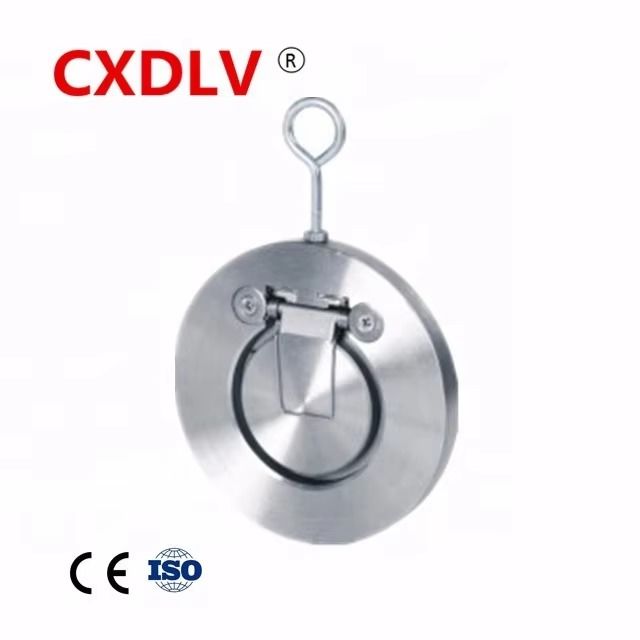

صمام فحص التأرجح القرصي الواحد
المعايير المطبقة:
- التصميم والتصنيع: ASTM B16.34
- وصلة الشفة: ASTI16.5
- الاختبار والتفتيش: API598
نطاق الحجم:
-1 1/2"~16"
تصنيف الضغط:
- ANSI 150LB,300LB
- JIS 10K,20K
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 180 درجة مئوية
| مادة الجسم | فولاذ كربوني | CF8 | CF8M |
| قرص الصمام | فولاذ كربوني | SS304 | SS316 |
| برغي ، غسالة | SS304 | SS304 | SS316 |
| مسمار العين | فولاذ كربوني مطلي | فولاذ كربوني مطلي | فولاذ Catbon مطلي |
| حلقة دائرية | NBR,EPDM | ||
| درجة حرارة التشغيل | -20 درجة مئوية ~ 120 درجة مئوية | -29 درجة مئوية ~ 180 درجة مئوية | -29 درجة مئوية ~ 180 درجة مئوية |
| الوسط | ماء ، بخار ، زيت ، غاز | ||
| قياسي | ANSI,DIN,JIS,JB | ||
(PN16) أبعاد صمام التأرجح القرصي الواحد
(الوحدة: مم)
| DN | أ | ل | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
نظرة عامة على صمام الفحص
صمامات الفحصهي صمامات إغلاق أوتوماتيكية تستخدم عادة لمنع التدفق العكسي أو التصريف في نظام الأنابيب. غالبًا ما يتم تطبيقها على جانب التفريغ من المضخات ، وتمنع صمامات الفحص النظام من التصريف إذا توقفت المضخة وتحمي من التدفق العكسي ، مما قد يضر بالمضخة و / أو المعدات الأخرى.
صمام فحص التأرجحيحتوي على قرص مسطح يدور أو يتأرجح حول دبوس مفصلي. إنها منخفضة التكلفة ، ولها خصائص فقدان منخفضة للرأس عند الفتح الكامل. ولكن بسبب الشوط الطويل والقصور الذاتي للقرص ، قد يغلق صمام الفحص المتأرجح التقليدي في تركيبات الأنابيب الرأسية. لذلك يتم تجهيز هذه الصمامات أحيانًا بملحق ذراع ووزن. يمكنها التعامل مع السوائل التي تحتوي على مواد صلبة مثل مياه الصرف الصحي.
سمات:
- تصميم اقتصادي: ينتج الوزن المنخفض وطول الوضع القصير وفورات في التكلفة الأولية ومتطلبات المساحة والتركيب عند مقارنتها بصمامات الفحص من النوع المتأرجح ذات الجسم الكامل.
- الحد الأدنى لفقدان الرأس: يتم تقليل فقدان الرأس عن طريق توفير مسار تدفق قصير ومستقيم وغير معوق تقريبًا
- إغلاق سريع لتقليل مطرقة المياه: يتم تحقيق الإغلاق عن طريق القرص الأوتوماتيكي بالكامل ، بمساعدة الزنبرك الذي يغلق بالقرب من سرعة التدفق الصفري - يخلق تصميم القرص الفردي خفيف الوزن إغلاقًا إيجابيًا قبل عكس التدفق مما يساعد على إبقاء الاندفاعات في الحد الأدنى
- مقاعد ناعمة مرنة: إلى جانب أسطح الإحكام المشغولة بدقة ، تساعد على ضمان إحكام إحكام الفقاعات الذي يلبي أو يتجاوز متطلبات اختبار API 598
