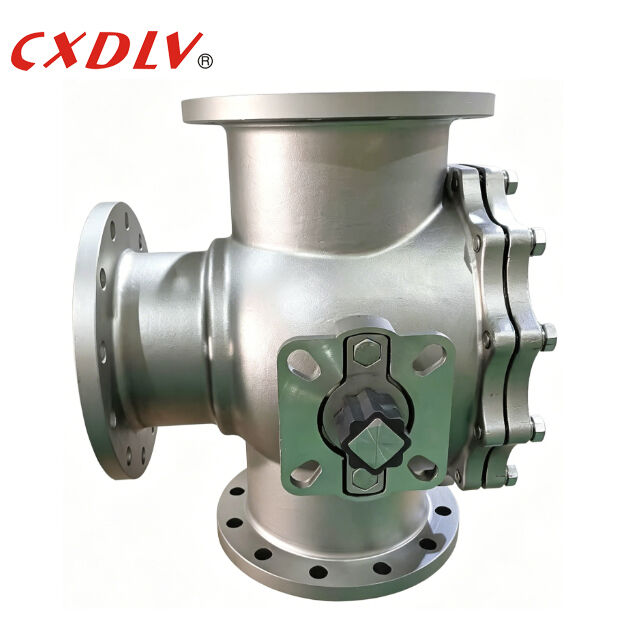

صمام الكرة المتصل بالشريحة 4 طريق PN16 RF جسم الفولاذ المقاوم للصدأ مقعد PTFE مع ISO5211 منصة تركيب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q44F/Q45F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T ، PayPal ، Western Union ، D/A ، L/C ، D/P ، Moneygram |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8 ، CF8M ، WCB ، CF3 ، CF3M | مادة الكرة: | CF8 ، CF8M |
|---|---|---|---|
| مادة المقعد: | بتف | نموذج المنفذ: | منفذ L، منفذ T |
| معيار: | جيجابايت/ANSI/JIS | رقم الموديل: | Q44F-16P، Q45F-16C |
| إبراز: | صمام الكرة ذو أربعة طرق PN16,صمام كرة من الفولاذ المقاوم للصدأ مع مقعد PTFE,صمام كرة عجلة تثبيت ISO5211 |
||
منتوج وصف
صمام كروي ذو 4 اتجاهات متصل بشفة PN16 RF جسم من الفولاذ المقاوم للصدأ مقعد PTFE مع لوحة تثبيت ISO5211
المواصفات
صمام كروي عائم مصبوب
المعايير المطبقة:
- التصميم والتصنيع: GB12237-89
- الاتصال: JB/T79
- اختبار مقاومة الحريق: API607 الإصدار الرابع 1993
- الاختبار والفحص: GB/T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام كروي ثلاثي الاتجاهاتمتوفر بنسختي T و L. يسمح نوع T بتواصل ثلاثة أنابيب متعامدة مع بعضها البعض وقطع القناة الثالثة لتعمل كتقسيم ودمج.
يمكن لنوع الصمام الكروي ثلاثي الاتجاهات L فقط توصيل أنبوبين متعامدين على بعضهما البعض، ولا يمكنه الحفاظ على توصيل الأنبوب الثالث ببعضه البعض في نفس الوقت، فقط للتوزيع. إنهيُستخدم لفصل المدخلين عن مخرج واحد أو يمكنه توصيل أحد المدخلين بمخرج واحد. يمكن تصميم أنواع أخرى من الصمامات ذات 3 منافذ لخطط ومواضع توجيه التدفق الممكنة الأخرى.
| الضغط | الحجم | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
التطبيق
يُستخدم الصمام بشكل أساسي في إمدادات المياه والصرف الصحي الصناعية المتداولة، وإمدادات المياه والصرف الصحي الحضرية، والمباني الشاهقة والفنادق لمخرج المياه المضغوط للمضخة، ويُستخدم لقطع المياه الراجعة والقضاء على مطرقة المياه المدمرة، وضمان التشغيل الآمن لشبكة الأنابيب. تم تصميمه مع مراعاة المتطلبات البيئية بالكامل، بدون اهتزاز، بدون ضوضاء، تشغيل سلس، يضمن هدوء الفنادق والمساكن وله وظائف توفير الطاقة.
لماذا تختارنا؟
1. مقاومة السائل منخفضة، ومعامل المقاومة يساوي طول الأنبوب.
2. الهيكل بسيط، الحجم صغير والوزن خفيف.
3. إنه مدمج وموثوق، وله خصائص إغلاق جيدة. وقد تم استخدامه على نطاق واسع في أنظمة التفريغ.
4. التشغيل مريح، الفتح والإغلاق سريع، والدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل، مما يسهل التحكم عن بعد.
5. الصيانة مريحة، الصمام الكروي له هيكل بسيط، وحلقة الإغلاق قابلة للحركة بشكل عام، والتفكيك والاستبدال مريحان نسبيًا.
6. عند الفتح الكامل أو الإغلاق الكامل، يتم عزل سطح الإغلاق للكرة ومقعد الصمام عن الوسط، ولا يسبب الوسط تآكلًا لسطح الإغلاق للصمام.
7. نطاق واسع من التطبيقات، من بضعة ملليمترات صغيرة، إلى بضعة أمتار، من التفريغ العالي إلى الضغط العالي يمكن تطبيقه.
