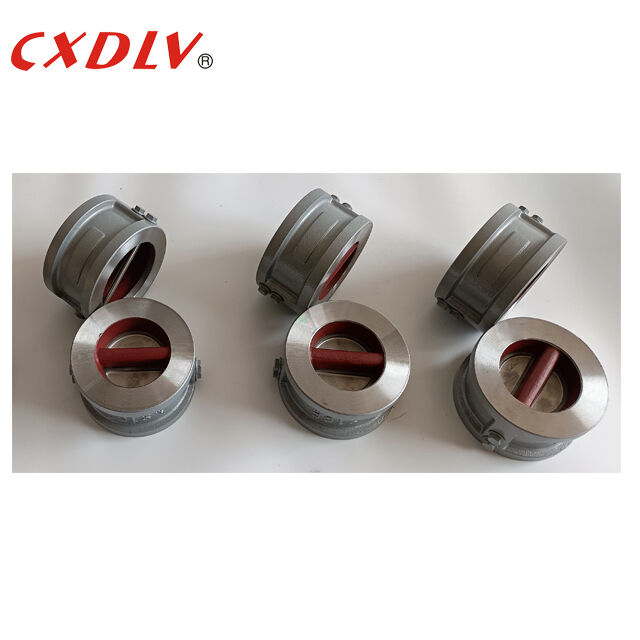

DN80 ANSI150LB RF صفيحة الباب المزدوج الصلب المصبوب المعدني مقعد وافير فولاذ التحقق من صمام عدم العودة الصمامات
تفاصيل المنتج:
| مكان المنشأ: | تشجيانغ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | ISO9001:2008&PED 2014/68/EU |
| رقم الموديل: | H76 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات بوليود مناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 7-30 يوما |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
|
معلومات تفصيلية |
|||
| مادة القرص: | CF8M / CF8 / CF3 / CF3M / WCB | واسطة: | water.gas.oil |
|---|---|---|---|
| مقاس: | DN50 ~ DN600 | معيار: | ANSI/GB/DIN |
| مادة الجسم: | CF8M / CF8 / CF3 / CF3M / WCB | MPA: | 1.0mpa/1.6mpa/2.5mpa |
| ربيع: | SS304/SS316 | ||
| إبراز: | صمام فحص من الصلب المصبوب DN80,صمام عدم العودة مزدوج اللوح ANSI150LB,صمام فحص الوافر مع مقعد معدني |
||
منتوج وصف
DN80 ANSI150LB RF لوحة باب مزدوج يلقي الصلب مقعد معدني صمام فحص رقاقة صمامات عدم العودة
تحديد
التصميم حسب API594.API6D.جي بي/T8937
وجها لوجه وفقا ل API594.API6D.DIN3202.جي بي/T8937
تصنيف الضغط ودرجة الحرارة وفقا لAPI598
طلب
يستخدم صمام فحص الويفر ذو اللوحة المزدوجة صفائح محملة بنابض ومفصلة على دبوس مفصلي مركزي. يتكون الجزء الداخلي من الصمام من نوابض نصف دائرية وسطح لوحة، ويتم تثبيته على جسم الصمام بواسطة دبوس، ويتشوه الزنبرك لإغلاق لوحة الصمام، ويتسبب ضغط السائل في فتح الزنبرك. التشوه سريع، مما يحمي الأنبوب من أضرار المطرقة المائية.
رسم الأبعاد
| الاسم المميز | ل | د | د2 | د3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
ميزة
1. تصميم مدمج على شكل رقاقة، من قطعة واحدة؛
2. يدعم المركز بشكل كامل التجميع الداخلي بدون دبابيس أو مقابس خارجية؛
3. الحد الأقصى لمنطقة التدفق يقلل من فقدان الضغط.
4. تصميم اللوحة المزدوجة ينتج قوة متزايدة مع تقليل وقت الفتح والإغلاق؛
5. تساعد نوابض الالتواء على إغلاق لوحة الصمام، مما يمنع انعكاس التدفق. استجابة الصمام المتسقة تضمن ضد الضرب والمطرقة المائية
6. يتميز العمود بالهيكل الثقيل والمقاوم للتآكل.
7. تعمل دعامات العمود كنقاط توقف لمنع الإفراط في السفر لألواح الصمام. إنها مقاومة للتآكل وتتميز بأسطح كبيرة تحمل العمود ويمكن إزالتها بسهولة للتجميع الداخلي أو الصيانة أو التغيير.
8. تعمل غسالات الدفع على تقليل الاحتكاك وتآكل مفصلات لوحة الصمام.
الحزمة والتسليم
تفاصيل التعبئة: نختار الصناديق الخشبية المناسبة وفقًا للصمامات المختلفة ونرتب العمال المهرة للتعبئة في حالة حدوث كدمات. سوف يقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة والتخليص الجمركي والنقل لنا دون تأخير. هناك ثلاث طرق للنقل، عن طريق البحر، عن طريق الجو، وعن طريق القطار. سنقوم بترتيب النقل وفقًا لاحتياجات العملاء.
تفاصيل التسليم: وفقا للطلب، 7 ~ 60 يوما
التعليمات
س: هل أنت شركة تجارية أو الشركة المصنعة؟
ج: نحن الشركة المصنعة لأكثر من 16 عاما.
س: كم من الوقت هو وقت التسليم الخاص بك ؟
ج: وفقًا للطلب ، 7 ~ 60 يومًا.
س: هل تقدم عينات ؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار أمريكي، 100% مقدمًا. الدفع> = 1000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
