صمام الكرة المتجانس من الفولاذ الكربوني 3 طريق مع عجلة تركيب ISO5211 مع اتصال JIS10K
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q45F-16P |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T ، PayPal ، Western Union ، D/A ، L/C ، D/P ، Moneygram |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8 ، CF8M ، WCB ، CF3 ، CF3M | مادة الكرة: | CF8 ، CF8M ، WCB |
|---|---|---|---|
| مادة المقعد: | PTFE ، PPL ، Dakin PTFE | نموذج المنفذ: | تتحمل L |
| معيار: | جيجابايت/ANSI/JIS | رقم الموديل: | Q44F-JIS10K |
| إبراز: | صمام كروي ذو حواف من الصلب الكربوني,صمام الكرة لـ 3 طرق,ISO5211 صمام الكرة المثبت |
||
منتوج وصف

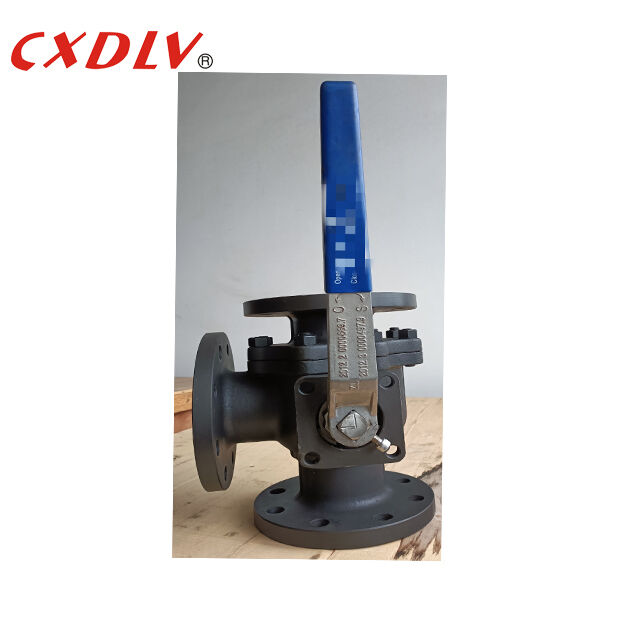

صمام كروي ذو حواف ثلاثية من الفولاذ الكربوني مع لوحة تثبيت ISO5211 مع رافعة مقبض ووصلة JIS10K
تحديد
صب صمام الكرة العائمة
المعايير المطبقة:
- التصميم والتصنيع: GB12237-89
- الاتصال: HG/T20592
- اختبار مقاومة الحريق: API607 الرابع 1993
- الاختبار والتفتيش: GB/T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40 JIS10K ANSI150LB
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ثلاثي الاتجاهمتوفر في إصدارات T وL. يتيح النوع T لثلاثة أنابيب متعامدة التواصل مع بعضها البعض وقطع القناة الثالثة لتعمل كتقسيم ودمج.
يمكن لنوع الصمام الكروي ثلاثي الاتجاه L توصيل أنبوبين متعامدين مع بعضهما البعض فقط، ولا يمكنه إبقاء الأنبوب الثالث متصلاً ببعضهما البعض في نفس الوقت، فقط للتوزيع.يستخدم لفصل كلا المدخلين من منفذ واحد أو يمكنه توصيل أحد المدخلين بمنفذ واحد. يمكن تصميم أنواع أخرى من الصمامات ثلاثية المنافذ لمخططات ومواضع توجيه التدفق المحتملة الأخرى.
| ضغط | مقاس | ل | L1 | د | د1 | د2 | Z-φd | ISO5211 φد |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
طلب
يستخدم الصمام بشكل رئيسي في إمدادات المياه المتداولة الصناعية والصرف الصحي، وإمدادات المياه والصرف الصحي في المناطق الحضرية، والمباني الشاهقة والفنادق من منفذ المياه المضغوطة للمضخة، وتستخدم لخفض المياه والقضاء على مطرقة المياه المدمرة، وضمان التشغيل الآمن لشبكة الأنابيب. مصممة لتأخذ في الاعتبار الكامل المتطلبات البيئية، لا اهتزاز، لا ضوضاء، التشغيل السلس، تضمن أن الفنادق السكنية هادئة ولها وظائف توفير الطاقة.
لماذا تختارنا؟
1. مقاومة السوائل منخفضة، ومعامل المقاومة يساوي طول الأنبوب.
2. الهيكل بسيط وصغير الحجم وخفيف الوزن.
3. إنه مدمج وموثوق، وله خصائص إغلاق جيدة. كما تم استخدامه على نطاق واسع في أنظمة الفراغ.
4. العملية مريحة، الفتح والإغلاق سريع، والدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل، وهو مناسب للتحكم لمسافات طويلة.
5. الصيانة مريحة، والصمام الكروي له هيكل بسيط، وحلقة الختم متحركة بشكل عام، والتفكيك والاستبدال مريحان نسبيًا.
6. عند الفتح الكامل أو الإغلاق الكامل، يتم عزل سطح الختم للكرة ومقعد الصمام عن الوسط، ولا يسبب الوسط تآكل سطح الختم للصمام.
7. يمكن تطبيق مجموعة واسعة من التطبيقات، من الصغيرة إلى بضعة ملليمترات، وحتى بضعة أمتار، من الفراغ العالي إلى الضغط العالي.
