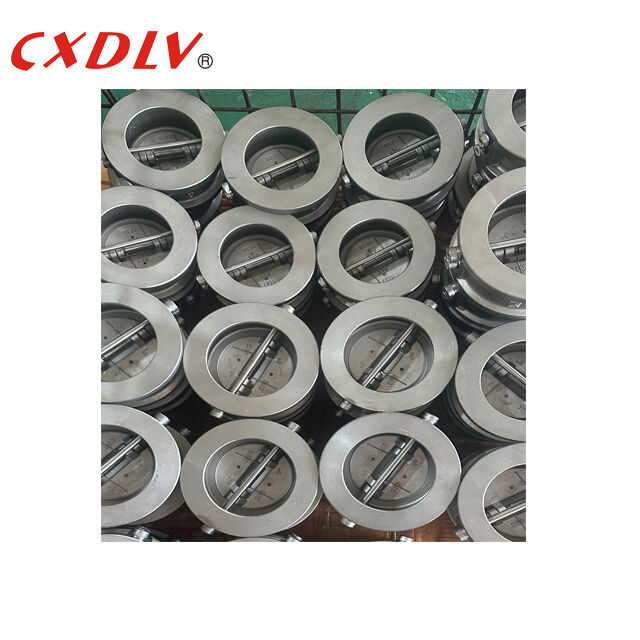

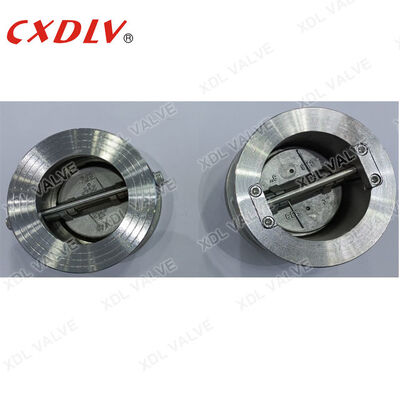

الصمام التحقق من الصفائح المزدوجة الصفيحة المادة الفولاذ المقاوم للصدأ صمام عدم العودة للغاز النفطي
تفاصيل المنتج:
| مكان المنشأ: | تشجيانغ، الصين |
| اسم العلامة التجارية: | Xidelong |
| إصدار الشهادات: | ISO 9001:2015, CE |
| رقم الموديل: | H76W-16p |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 50-200 / Piece |
| تفاصيل التغليف: | حافظة من الخشب الرقائقي بدرجة التصدير مع حماية داخلية من الرغوة |
| وقت التسليم: | 7-15 يوم عمل |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| نوع الصمام: | صمام التحقق من الوافر ذو اللوحتين | القطر الاسمي: | DN65 (2-1/2 بوصة) |
|---|---|---|---|
| تصنيف الضغط: | PN16 | مادة الجسم: | الفولاذ المقاوم للصدأ CF8M (316) |
| مادة القرص: | الفولاذ المقاوم للصدأ CF8M (316) | مادة المقعد: | بتف |
| مادة الربيع: | الفولاذ المقاوم للصدأ 316 | نوع الاتصال: | رقاقة |
| درجة حرارة العمل: | -29 درجة مئوية إلى 200 درجة مئوية | الوسائط القابلة للتطبيق: | الماء والزيت والغاز |
منتوج وصف
الصمام التحقق من الصفائح المزدوجة الصفيحة المادة الفولاذ المقاوم للصدأ صمام عدم العودة للغاز النفطي
الـصمام التحقق من الصفائح المزدوجة للفلفلفلهو صمام عدم العودة عالي الأداء مصمم لمنع التدفق العكسي الموثوق به في أنظمة خطوط الأنابيب الصناعية المتطلبة.يحتوي على جسم صلب من الفولاذ المقاوم للصدأ CF8M (A351 الدرجة 316) وأقراص مزدوجة محملة بالربيع، هذا الصمام الاختياري من النوع الوافر يوفر مقاومة تآكل استثنائية، الإغلاق السريع، والعمل الخالي من الصيانة عبر مجموعة واسعة من التطبيقات.
الخصائص الرئيسية
| السمة | الفائدة |
|---|---|
| تصميم مزدوج الصفيحة المحملة بالربيع | آلية ربيع التواء تضمن الإغلاق الفوري والضيق عند عكس التدفق ، ومنع مطرقة المياه وتلف النظام |
| CF8M جسم الفولاذ المقاوم للصدأ والقراصنة | مقاومة عالية للتآكل والأكسدة ؛ مناسبة لوسائط عدوانية بما في ذلك مياه البحر والمواد الكيميائية والسوائل عالية درجة الحرارة حتى 200 درجة مئوية |
| تشكيل الوافرات المدمجة | الأبعاد القصيرة جدًا وجهاً لوجه (وفقًا لمعيار API 594) توفر مساحة التثبيت وتقلل من وزن خط الأنابيب ؛ تناسب بين الاطراف القياسية دون دعم إضافي |
| مقعد ناعم | الختم الصامد عند ضغط التفاضل المنخفض ؛ التوافق الكيميائي الواسع ؛ المقعد القابل للإستبدال يطيل عمر خدمة الصمام |
| الختم الثنائي الاتجاه | إغلاق إيجابي في كلا اتجاهي التدفق ؛ احتياطي المقعد الثانوي المعدن إلى المعدن آمن للحريق متاح عند الطلب |
المواصفات التقنية
- قطر اسمي:DN65 (2-1/2 بوصة)
- تصنيف الضغط:PN16 (ما يعادل الفئة 150)
- مادة الجسم والقرص:الصلب المقاوم للصدأ ASTM A351 CF8M
- مادة المقعد:PTFE العذراء
- مادة الربيع:الفولاذ المقاوم للصدأ 316 (Inconel X-750 اختياري)
- معيار الاتصال:نوع الوافر ، يتناسب بين EN 1092-1 PN16 / ASME B16.5 الفئة 150
- معيار التصميم:إيه بي آي 594، إيه بي آي 598، إيه إن 13709
- وجهاً لوجهنمط API 594 القصير
- درجة حرارة العمل:-29 درجة مئوية إلى +200 درجة مئوية (-20 درجة فهرنهايت إلى +392 درجة فهرنهايت)
- الوسائط المطبقة:الماء، الماء الساخن، البخار، النفط، الغاز، الأحماض الضعيفة، المذيبات العضوية
تطبيقات نموذجية
- محطات معالجة المياه:الوقاية من التدفقات العكسية في المياه الخام والمياه المعالجة وخطوط الوحل
- أنظمة التكييف:المياه المبردة، المياه المكثفة، ودورات المياه الساخنة
- النفط والغاز:خطوط عملية المصافي، أنابيب مزرعة الخزانات، وأنظمة نقل الوقود
- البحرية وبناء السفن:أنظمة مياه الصابون، خطوط تفريغ القبو، خطوط مكافحة الحرائق
- المعالجة الكيميائية:نقل الوسائط التآكلية عندما تكون متوافقة 316 SS مطلوبة
- توليد الطاقة:دوائر مياه التبريد، الأنابيب المساعدة، خطوط عودة المكثف
ضمان الجودة
كل صمام فحص صفيحة مزدوجة Xidelong يخضع لإجراءات مراقبة الجودة التالية قبل الشحن:
- اختبار ضغط الغلاف بنسبة 100% حسب API 598 عند ضغط 1.5x
- اختبار تسرب المقعد بنسبة 100٪ عند 1.1x الضغط الاسمي مع صفر تسرب مرئي
- شهادة المواد (EN 10204 3.1) لمكونات الهيكل والقرص والحذاء
- فحص الأبعاد وفقاً لتسامحات API 594 وجهاً لوجه
- التتبع الكامل من حزمة الذوبان إلى المنتج النهائي
للحصول على تكوينات مخصصة، بما في ذلك NACE MR0175 الخدمة الحمضية إزالة، التوسعات الباردة، أو أنماط الحفر خاصة، يرجى الاتصال بفريق الهندسة لدينا.نحن نقدم العلامة التجارية OEM وحلول التعبئة والتغليف المخصصة لتلبية متطلبات مشروعك.
اتصل بنا اليوممن أجل عرض عرض تنافسي، ورقة بيانات تقنية، أو طلب عينة للتقييم.
