صمام الكرة الإيطالي ذو الجدران الرقيقة ، وهو أكثر ملاءمة لاستبدال الأجزاء.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q71F-40P |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T، D/A، L/C، D/P |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| اتصال: | رقاقة | عملية: | مقبض |
|---|---|---|---|
| ضغط: | PN40 | اسم المنتج: | 1 قطعة صمام الكرة |
| مادة الصمام: | الفولاذ المقاوم للصدأ CF8 CF8M | نموذج: | Q71F-40P |
| نطاق الحجم: | DN15 ~ DN200 | درجة حرارة: | -20 درجة مئوية ~ 350 درجة مئوية |
منتوج وصف

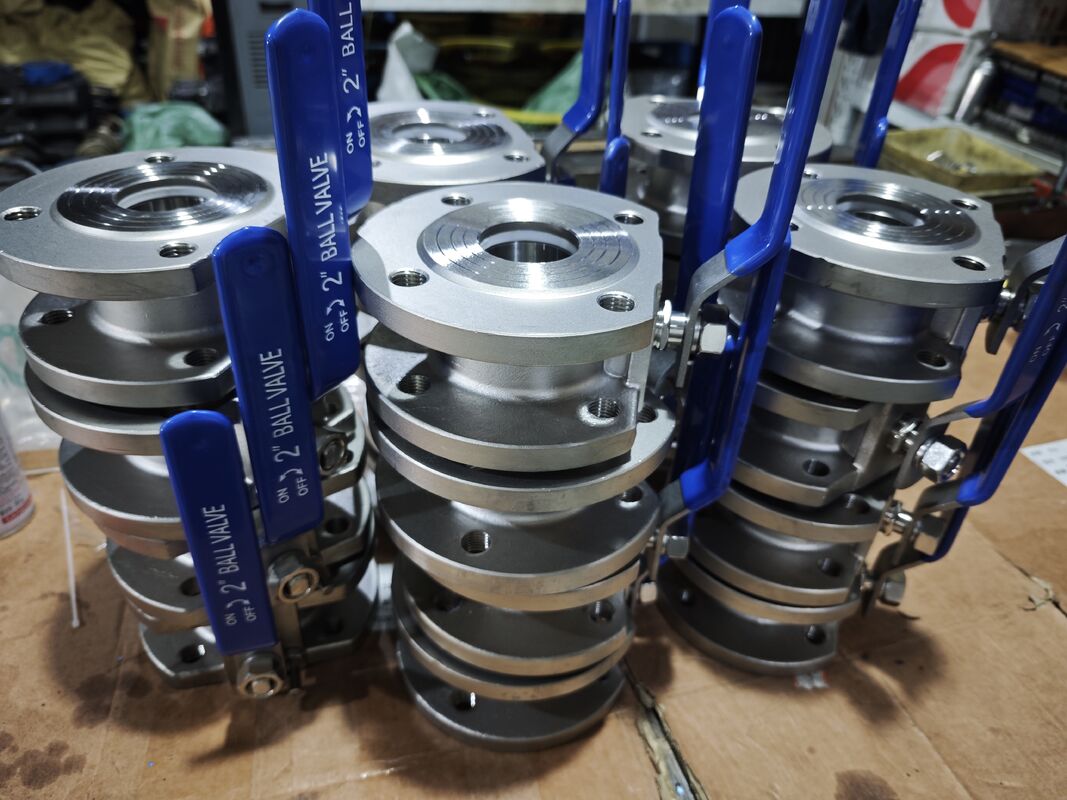

صمام كرة إيطالي رفيع الجدار، وهو أكثر ملاءمة لاستبدال الأجزاء. صمام كرة من الفولاذ المقاوم للصدأ والفولاذ الكربوني
الميزات العامة
صمام كرة إيطالي
المعايير المطبقة:
- التصميم والتصنيع: GB / T12237 / 1989
- الاتصال: JB / T79
- اختبار مقاومة الحريق: GB / T13927 - 1992
نطاق الحجم:
- DN15 ~ DN200
الضغط الاسمي:
- PN40 (4.0 ميجا باسكال)
حدود درجة الحرارة:
- 20 درجة مئوية ~ 350 درجة مئوية
صمامات الكرة من نوع الرقاقة(أو تسمى صمامات الكرة من نوع "إيطاليا سوبر ثين") تستخدم في معدات خطوط الأنابيب في ظروف PN1.0 ~ 2.5 ميجا باسكال، ودرجة حرارة عمل 29 ~ 180 درجة مئوية (حلقة الختم هي RPTFE) أو 29 ~ 180 درجة مئوية (حلقة الختم هي PPL Polyphenylene)، لتحقيق قطع أو توصيل الوسط في خط الأنابيب. يمكن تطبيق الوسط المناسب، مثل الماء، البخار، الزيت، حمض النيتريك، حمض الخليك، اليوريا، أو الوسط المؤكسد، اعتمادًا على مادة الصمام المختلفة المستخدمة.
| الوحدة: مم | |||||
| الضغط | الحجم | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
التطبيق
يمكن استخدام صمام الكرة الرقائقي على نطاق واسع في البترول، الكيماويات، المعادن، محطات الطاقة، الصناعة الخفيفة وغيرها من المجالات لضبط أو قطع الزيت والماء والغاز ولب الورق أو السوائل الليفية تلقائيًا.
القوة
1. تصميم جذع مقاوم للانفجار
2. تصميم منفذ كامل
3. وسادة تركيب مباشر ISO5211
4. معيار الشفة: GB
5. مواد ختم متنوعة وخيارات فولاذ كربوني
6. هيكل صمام الكرة الرقائقي بسيط، حجم صغير، وزن خفيف.
اختيار النموذج
صمام كرة رقائقي
| رقم الموديل | ضغط العمل / ميجا باسكال |
درجة الحرارة المطبقة / درجة مئوية |
الوسط المطبق |
| Q71F-40P | 4.0 | PTFE ≤ 150 PPL ≤ 250 |
نيتروز |
| Q71F-25P | 2.5 | نيتروز | |
| Q71F-40Ti | 4.0 | وسط أكال مؤكسد | |
| Q71F-25Ti | 2.5 | وسط أكال مؤكسد |
