تفاصيل المنتج:
شروط الدفع والشحن:
|
| صمام: | CF8 | كرة: | CF8 |
|---|---|---|---|
| سيات مادة: | ptfe | اساسي: | ansi |
| بحجم: | 1/2 "~ 8" | بناء: | ميناء كامل |
| تسليط الضوء: | الفولاذ المقاوم للصدأ الكرة صمام,شفة الكرة نهاية صمام |
||

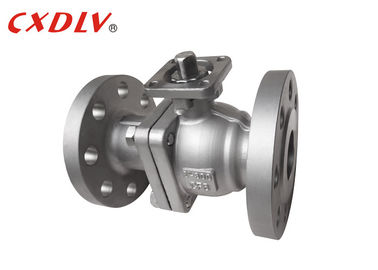

300LB مشفه الكرة صمام مع ISO5211 الوسادة لتركيب مباشر من المحرك الهوائية
مواصفات
300LB الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.5 ، API608
- اتصال: ASME B16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API598 ، API6D
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ASME CL ، 150 ، 300
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
Q41F-300LB الأمريكية القياسية صمام الكرة العائمة صمام مقعد متقدم ، متعدد الكرة صمام تصنيع تجربة تصميم صمام مقعد ، لضمان ختم صمام ، وانخفاض معامل الاحتكاك ، وعزم دوران التشغيل الصغيرة ، ومجموعة متنوعة من المواد مقعد صمام ، مجموعة واسعة من التكيف
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh |
| 300LB | 1/2 " | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 16/04 |
| 3/4 " | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 19/04 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 19/04 | |
| 1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 19/04 | |
| 1 1/2 " | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | اتصل بنا للحصول على مزيد من البيانات | ||||||||
| 3 " | |||||||||
| 4 " | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| 8 " | |||||||||
مقدمة باختصار
هيكل صمام الكرة العائمة يتحرك. تحت تأثير الضغط المتوسط ، يمكن للكرة أن تولد إزاحة معينة وتضغط ضد سطح الإغلاق في نهاية المخرج لضمان إغلاق طرف المخرج.
يتميز الصمام الكروي العائم ببنية بسيطة وأداء جيد للختم ، ولكن يتم تحميل كل من الكرة الخاضعة لوسط التشغيل إلى حلقة الختم ، لذا من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكن أن تتحمل حمولة العمل الوسط الكروي. يستخدم هذا الهيكل على نطاق واسع في الصمامات الكرة الضغط المتوسطة والمنخفضة.
قوة
1. سهل التشغيل ، فتح وإغلاق بسرعة ، من فتح كامل إلى كامل قبالة طالما استدارة 90 درجة ، من السهل السيطرة على مسافات طويلة.
2. الصيانة مريحة ، صمام الكرة بسيط في الهيكل ، حلقة الختم نشطة بشكل عام ، وهي ملائمة لتفكيك واستبدال.
13. عندما تكون مفتوحة بالكامل أو مغلقة بالكامل ، يتم عزل السطح الختم للكرة ومقعد الصمام من الوسط. عندما يمر الوسيط ، فإنه لن يسبب تآكل سطح الختم للصمام.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
