تفاصيل المنتج:
شروط الدفع والشحن:
|
| اساسي: | ansi | هيئة المواد: | CF8M |
|---|---|---|---|
| الضغط: | 150LB | بحجم: | 1/2 "~ 8" |
| بناء: | انقسام الجسم | صلة: | شفة |
| متوسط: | غاز زيت الماء | ||
| تسليط الضوء: | الفولاذ المقاوم للصدأ الكرة صمام,شفة الكرة نهاية صمام |
||

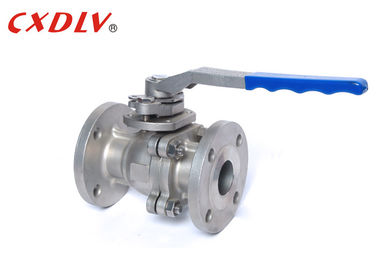

ANSI الصناعية مشفه الكرة صمام انقسام الجسم الفولاذ المقاوم للصدأ العائمة Class150
مواصفات
ANSI قياسي مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34، API 608
- اتصال شفة: ASME B16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API598 ، API6D
- وجه لوجه البعد: ASME B16.10
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ANSI 150LB 300LB
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تغلق الصمامات الكروية تدفق المياه باستخدام كرة ، داخل الصمام. عندما تكون الفتحة في موضع "التشغيل" ، يتماشى مع الأنابيب ، مما يسمح للماء بالتدفق بحرية. عندما تكون في وضعية "off" ، يكون الفتح متعامدًا مع تدفق المياه ، ويوقف التدفق تمامًا. في صمام الكرة ، يتم التحكم في التدفق بواسطة ذراع. يسمح وضع الذراع المتعامدة مع الأنبوب بتدفق الماء. تحريكه بزاوية 90 درجة يوقف التدفق.
| الوحدة: مم | ||||||||
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 " | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
الوضعية
يتم اختيار الصمامات الكروية بشكل شائع بفضل قدرتها على الاستخدام الناجح عبر مجموعة من التطبيقات والأسواق. كما ذكرنا من قبل ، فالصمامات الكروية تتمتع بصدمة كبيرة مع صناعة النفط والغاز الطبيعي ، ولكنها أيضًا تجد مكانًا في العديد من قطاعات التصنيع ، والتخزين الكيميائي ، وحتى الاستخدامات السكنية.
لماذا تختار صمام الكرة؟
تتمتع الصمامات الكروية بشعبية هائلة بفضل تصميمها الصغير والصغير الذي لا يتطلب أي تشحيم بينما لا يزال يوفر للمستخدمين ختمًا ضيقًا مع عزم دوران بسيط. كما تعد الصمامات الكروية الخيار الأقل كلفة عندما يتعلق الأمر بالاختيار من بين جميع أنواع ترتيبات الصمامات.
اختيار الموديل
2PC منفذ كامل العائمة الكرة منخفضة منصة الكرة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
