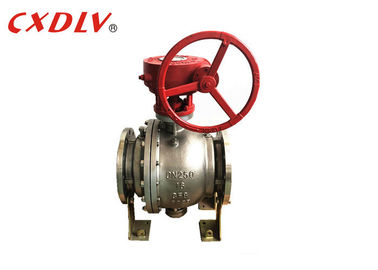

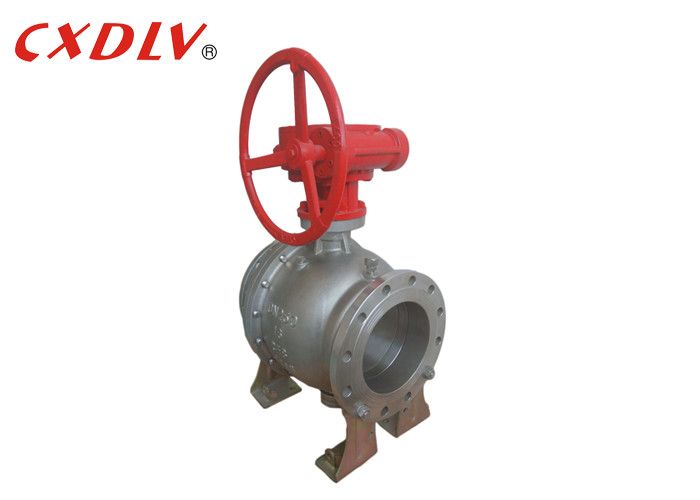

شفة نهاية عملية جير مرتكز الدوران نوع الكرة صمام صب الفولاذ المقاوم للصدأ مع دودة العتاد

شفة نهاية عملية جير مرتكز الدوران نوع الكرة صمام صب الفولاذ المقاوم للصدأ مع دودة العتاد

مواصفات

• متوفرة في أحجام 2 "- 24"
• متوفر في PN16
• تدفق متفوق بتصميم فريد من نوع الكنتور المحدد
• ميناء كامل
• متوفرة مع تشغيل هوائي أو كهربائي أو تروس أو رافعة
• مقاعد واحدة ذات تأثير المكبس (DBB) قياسية ، مقاعد مزدوجة ذات تأثير المكبس (DIB) متوفرة
• الصناعات: النفط والغاز ، البحرية ، التكرير ، الطاقة الحرارية الأرضية ، الطاقة ، المواد الكيميائية ، اللب والورق ، التبريد ، التعدين / الصلب
• يتم تصنيعها بموجب نظام جودة معتمد من ISO 9001

نظرة عامة

الصمام الكروي هو شكل من أشكال صمام الدوران الذي يستخدم كرة مجوفة وثابتة ومثبَّتة ومدعمة للتحكم في التدفق من خلالها.

يعني الصمام المثبت على مرتكز الدوران أن الكرة مقيدة بمحامل ، ولا يُسمح لها إلا بالدوران ، فإن معظم الحمل الهيدروليكي يتم دعمه من خلال قيود النظام ، مما يؤدي إلى انخفاض ضغط التحميل وعدم إجهاد العمود. يؤدي ضغط الخط إلى دفع المقعد الأمامي ضد الكرة الثابتة بحيث يفرض ضغط الخط على المقعد الصاعد على الكرة لإخراجه.

يعمل التثبيت الميكانيكي للكرة على امتصاص الضغط من ضغط الخط ، ومنع الاحتكاك الزائد بين الكرة والمقاعد ، لذلك حتى عند تشغيل عزم دوران التشغيل المقنن الكامل يبقى منخفضًا. يكون ذلك مفيدًا بشكل خاص عند تشغيل الصمام الكروي لأنه يقلل من حجم المشغل ومن ثم التكاليف الإجمالية لحزمة تشغيل الصمام.

أفضلية

صمام الكرة المثبت على شكل مرتكز الدوران هو صمام ربع دوار اقتصادي وعالي الأداء. إن عملية ربع الدوران سريعة وموثوقة مما يجعل هذا الصمام قابلاً للتشغيل السريع عند الإغلاق والختم الضيق. ويستخدم على نطاق واسع هذا الصمام الكرة في مصفاة لب الورق ، والتعدين ، والألياف الكيميائية ، ومعالجة مياه الصرف الصحي والمياه ، وصناعة تكرير السكر.

الجسم:

تصميم الجسم منفصل ، تتوفر مواد مختلفة.

الكرة:

تم تركيب الكرة على شكل مرتكز الدوران ، مما يمنع تلف المقعد ويقلل من وزن المقعد بشكل كبير مقارنة بالصمام الكروي العائم.

تم تشكيل الكرة بدقة وتم إنهاء المرآة من أجل إغلاق محكم الفقاعات وعزم دوران تشغيل أقل.

يعمل تصميم التجويف الكامل على تقليل مقاومة التدفق وتحقيق أداء أفضل للصمام.

مقعد:

مع المقاعد على كلا الجانبين ، يمكن لصمام كروية ترولينيون التعامل مع التدفق في أي اتجاه مع 0 تسرب.

المقعد محمل مسبقًا في الربيع ، مما يضمن الذات

  الوضعية

يتم استخدام صمام الكرة الدوارة لقطع أو توصيل الوسط في خطوط أنابيب مختلفة من فئة 150-class2500 و pn16-pn320. يمكن أن يكون مناسبًا للوسائط المختلفة مثل الماء والبخار والزيت والغاز المسال والغاز الطبيعي وغاز الفحم وحامض النيتريك وحمض الخليك والوسائط المؤكسدة واليوريا وغيرها. ويستخدم على نطاق واسع في صناعات مثل الصناعة الكيميائية والبترول الغاز الطبيعي ، والتعدين ، إلخ. تتضمن أوضاع القيادة لصمام كروية الدوران قيادة دودة ودودة ، قيادة يدوية ، قيادة هوائية وقيادة كهربائية. تتبنى صمامات كروية مرتكز الدوران عمومًا وصلة شفة ، كما يتم استخدام وصلة اللحام. يمكن أن يكون المقعد مقعدًا مانعًا للتسرب أو مقعدًا من المعدن الصلب.

طرد التوصيل

"تفاصيل التعبئة": نختار الحالات الخشبية المناسبة وفقا لصمامات مختلفة وترتيب العمال المهرة لحزمة في حالة كدمة. وسيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة ، والجمارك والنقل الواضح لنا دون تأخير. هناك ثلاث طرق للنقل ، عن طريق البحر ، عن طريق الجو وعن طريق القطار. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم: وفقا للترتيب ، 7 ~ 60days
