| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| فترة التسليم: | 7-30 يوما |
| طريقة الدفع: | L/C, T/T, ويسترن يونيون |

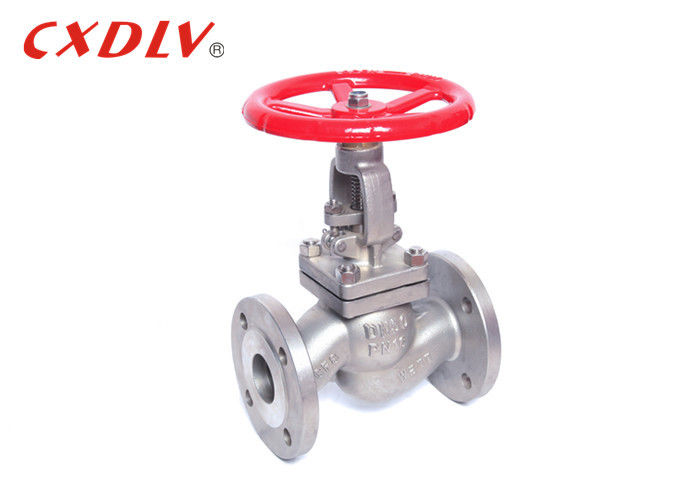

ارتفاع ضغط كامل تتحمل الفولاذ المقاوم للصدأ صمام غلوب ختم جيد SUS304 القرص
مواصفات
- معيار التصميم : GB / T2224-2005
- التفتيش والاختبار : JB / T9092-1999
- وجهًا لوجه : GB / T12221-2005
- اختبار الضغط : GB / T13927-1992
الوضعية
تم تسمية صمام الكرة الأرضية على شكل جسم كروي مع فصلين من الجسم يتم فصلهما عن طريق حاجز داخلي. يحتوي هذا على فتحة تشكل مقعدًا يمكن أن يتم تثبيته على قابس متحرك لإغلاق (أو إيقاف) الصمام. ويسمى القابس أيضًا قرصًا أو قرصًا. في الصمام الكروي ، يتم توصيل القابس بجذع يتم تشغيله بواسطة عمل المسمار باستخدام عقارب يدوية في الصمامات اليدوية. بشكل نمطي ، يستخدم صمام الكرة الأرضية الآلي ساق ناعمة بدلاً من الخيوط ويتم فتحها وإغلاقها بواسطة جمعية المحرك.
| DN | L | د | D1 | D2 | ب | Z-φd | H | د 0 |
| 15 | 130 | 95 | 65 | 46 | 14 | 4-14 | 188 | 140 |
| 20 | 150 | 105 | 75 | 56 | 16 | 16/04 | 188 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 16/04 | 212 | 140 |
| 32 | 190 | 135 | 110 | 78 | 18 | 18/04 | 285 | 160 |
| 40 | 200 | 150 | 110 | 84 | 18 | 18/04 | 246 | 160 |
| 50 | 230 | 165 | 125 | 99 | 20 | 4-20 | 252 | 200 |
| 65 | 290 | 185 | 145 | 115 | 20 | 4-20 | 308 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
| 100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
| 125 | 400 | 250 | 210 | 184 | 22 | 8-22 | 484 | 300 |
| 150 | 480 | 285 | 240 | 211 | 24 | 8-24 | 547 | 350 |
| 200 | 600 | 340 | 295 | 265 | 24 | 12-24 | 660 | 350 |
خاصية
يخدم صمام الكرة الأرضية بشكل رئيسي لقطع وسط خط الأنابيب. بالمقارنة مع صمام البوابة ، فإن أداء الضبط أفضل ، ارتفاع الفتحة صغير ، وقت الإغلاق قصير ، التصنيع والصيانة مريحة ، سطح الختم ليس من السهل ارتداؤه وخدشه ، أداء الختم جيد ، و عمر الخدمة طويل ؛ تصميم هيكل جسم الصمام لصمام الإغلاق متعرج إلى حد ما. لذلك ، تكون مقاومة التدفق كبيرة واستهلاك الطاقة كبير ؛ وهي مناسبة للوسائط مثل البخار والزيت ، ويجب عدم استخدامها في وسائل ذات لزوجة كبيرة ، مع جزيئات ، وسهلة لفحم الكوك ، وسهلة الترسب. يمكن لصمامات الغلق ذات الضغط العالي والمتوسط ، والصمامات الكروية ذات القطر الكبير أن تكون بنية متوازنة ، وتمديد صمام الإغلاق - صمام الخانق ، عن طريق تغيير قسم التدفق للتحكم في ضغط وتدفق الوسيط ، ما عدا الفتح وأجزاء إغلاق باستخدام نوع مخروط تبسيط ، والبعض الآخر كبيرة مماثلة لصمام الإغلاق.
تسليم الطرود
"تفاصيل التعبئة" : نختار الحالات الخشبية المناسبة وفقا لصمامات مختلفة وترتيب العمال المهرة لحزمة في حالة كدمة. وسيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة ، والجمارك والنقل الواضح لنا دون تأخير. هناك ثلاث طرق للنقل ، عن طريق البحر ، عن طريق الجو وعن طريق القطار. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم : وفقا للترتيب ، 7 ~ 60days
التعليمات
س: هل أنت شركة تجارية أو الصانع؟
ج: نحن مصنع.
س: متى هو وقت التسليم؟
ج: وفقا للترتيب ، 7 ~ 60days.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم عينة مجانية ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار ، 100٪ مقدما. الدفع> = 1000USD ، 30 ٪ T / T مقدما ، والتوازن قبل شيبمنت.
