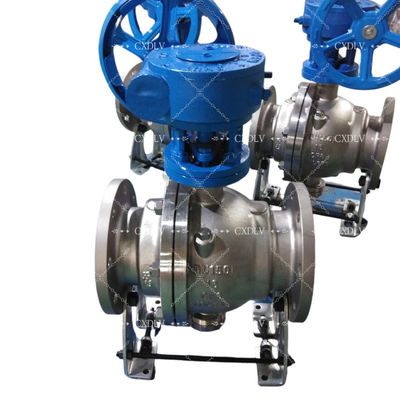

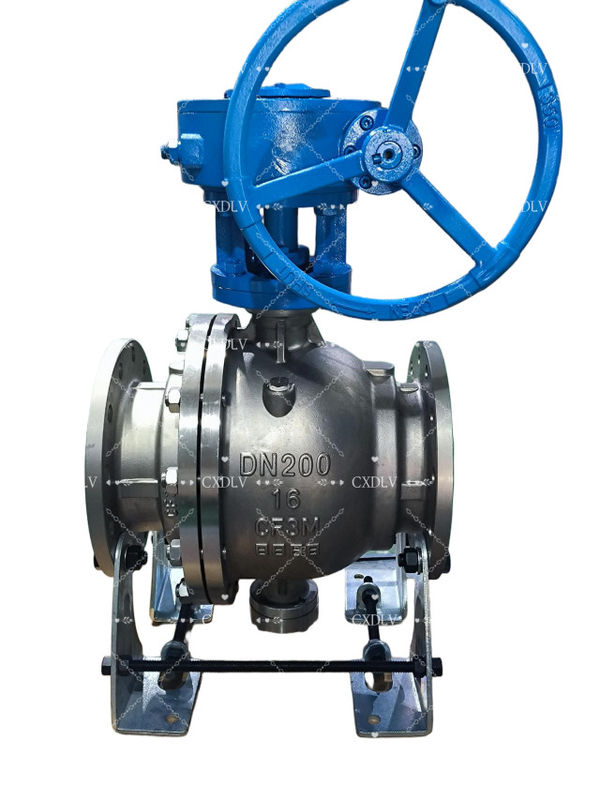

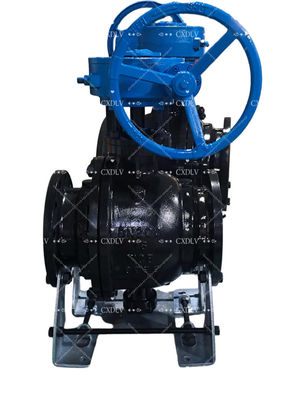

صمام الكرة اليدوي الثابت من الفولاذ المقاوم للصدأ

صمام الكرة المثبت على دعامة فولاذ الكربون WCB مع أطراف ذات حواف

المواصفات

• متوفر بأحجام DN150 - DN400
• متوفر في PN16
• تدفق فائق مع تصميم كرة فريد من نوعه
• منفذ كامل
• متوفر مع تشغيل هوائي أو كهربائي أو تروس أو رافعة
• الصناعات: النفط والغاز، والبحرية، والتكرير، والطاقة الحرارية الأرضية، والطاقة، والمواد الكيميائية، ولب الورق والورق، والتبريد، والتعدين/الصلب
• مصنعة بموجب نظام جودة معتمد ISO 9001

نظرة عامة

صمام الكرة المثبت على دعامة هو شكل من أشكال الصمام ربع دورة الذي يستخدم كرة مجوفة ومثقبة وثابتة/مدعومة للتحكم في التدفق من خلاله.

يعني الصمام المثبت على دعامة أن الكرة مقيدة بواسطة محامل ولا يُسمح لها إلا بالدوران، ويتم دعم غالبية الحمل الهيدروليكي بواسطة قيود النظام، مما يؤدي إلى انخفاض ضغط التحمل وعدم وجود إجهاد في العمود. يدفع ضغط الخط المقعد العلوي مقابل الكرة الثابتة بحيث يجبر ضغط الخط المقعد العلوي على الكرة للتسبب في إغلاقها.

يمتص التثبيت الميكانيكي للكرة الدفع من ضغط الخط، مما يمنع الاحتكاك الزائد بين الكرة والمقاعد، لذلك حتى عند ضغط التشغيل المقنن الكامل يظل عزم الدوران منخفضًا. هذا مفيد بشكل خاص عندما يتم تشغيل صمام الكرة لأنه يقلل من حجم المشغل وبالتالي التكاليف الإجمالية لحزمة تشغيل الصمام.

ميزة

تصميم الكرة المثبتة على دعامة هو عزم الدوران التشغيلي الأقل، وسهولة التشغيل، وتقليل تآكل المقعد (يمنع عزل الجذع/الكرة التحميل الجانبي وتآكل المقاعد السفلية مما يحسن الأداء وعمر الخدمة)، وأداء إغلاق فائق عند كل من الضغط العالي والمنخفض (تُستخدم آلية زنبركية منفصلة وضغط خط علوي كإغلاق مقابل الكرة الثابتة للتطبيقات ذات الضغط المنخفض والعالي).

الدعامة متوفرة لجميع الأحجام وجميع فئات الضغط ولكنها غير مناسبة لأغراض الخنق.

تطبيق

صمام الكرة المثبت على دعامة هو نوع من صمام الكتلة والتنفيس المزدوج (DDB)، بينما يقوم صمام الكرة العائم فقط بإغلاق الجانب السفلي. يمكن لصمام الكرة المثبت على دعامة أن يغلق كل من الوسائط العلوية والسفلية. وعندما يكون الضغط في التجويف الأوسط أكبر من قوة زنبرك المقعد، سيتم دفع المقعد مفتوحًا لتحرير الضغط داخل الغرفة لضمان السلامة.

لماذا تختار Xidelong؟

متخصصون في:
نحن متخصصون في تصنيع صمام الكرة، وصمام الفراشة، وصمام البوابة، وصمام الكرة الأرضية، وصمام الفحص، والزجاج الرؤية، وملحقات الصمام ......
ميزة:
1. السعر: نظرًا لأننا الشركة المصنعة المحترفة للصمامات والملحقات، فإننا نضمن أن السعر المعروض يجب أن يكون تنافسيًا للغاية مقارنة بالآخرين.
2. فحص المواد الخام: جميع المواد يتم اختبارها بجودة عالية، والاحتفاظ بها في المستودع.
3. العمال: جميع العمال يتدربون لمدة 3 أشهر، والعمال المهرة على خط الإنتاج.

عينة من أجل:
سنقوم بتحصيل رسوم سريعة فقط للعملاء المخلصين بشكل عام، وبالنسبة للعملاء الجدد سنقوم بتحصيل 50٪ من تكلفة الوحدات ورسوم سريعة في الغالب.

وقت التسليم:
عادة ما نأخذ 20 يومًا للأوامر الرسمية بعد استلام الدفعة المقدمة، وستكون أوامر العينات جاهزة في غضون 7 أيام.

مراقبة الجودة:
لدينا نظام جودة صارم وكامل للغاية لضمان أن كل منتج سيلبي متطلبات الجودة وفقًا للعملاء، ومراقبة الجودة الواردة، ومراقبة الجودة النهائية، ومراقبة الجودة الصادرة. وفي الوقت نفسه، سيتم فحص جميع المنتجات بدقة قبل التسليم.”’ الجودة أولاً، الخدمة أولاً’’ هذا ما نسعى إليه طوال الوقت.

فترة الضمان:
18 شهرًا من تاريخ توقيع العقد أو فاتورة الشراء. الدعم الفني مدى الحياة.
(في حالة وجود اختلاف في البضائع عن الطلب والرسومات، يصدر العملاء تقرير استعادة يتعلق بالبضائع المعيبة ويرفق مستندات الصور. يجب على العملاء إما إجراء تسليم إضافي لاستبدال البضائع المعيبة، ويتم تغطية جميع النفقات من قبل شركتنا. أو يجب على العملاء أن يقرروا أنه يجب علينا تعويض نفقات البضائع المعيبة. سيغطي هذا التعويض جميع تكاليف النقل، وتكاليف الرسوم الجمركية، ومبلغ البضائع المدفوعة.)

شروط وأحكام الدفع:
1. شروط التحويل البنكي: سيكون الدفع 30٪ من الدفعة المقدمة عن طريق التحويل المصرفي المباشر (T/T)، والباقي 70٪ قبل الشحن أو نسخة من بوليصة الشحن المرسلة إلينا عبر الفاكس أو البريد الإلكتروني.
2. شروط خطاب الاعتماد: الدفع عن طريق خطاب الاعتماد عند الاطلاع وغير مقيد. (يجب أن يسمح خطاب الاعتماد بـ 30 يومًا على الأقل من تاريخ شحن عرض المستندات للتفاوض، ويجب أن تكون جميع البنود الواردة في خطاب الاعتماد واضحة وموجزة ومقبولة. لا تسمح بالشروط والأحكام الخاصة.)

سعر تنافسي:
نحن نقدم أسعارًا تنافسية وجودة جيدة وأفضل خدمة لتحقيق هدف الفوز.

التخصيص:
التخصيص مقبول.
