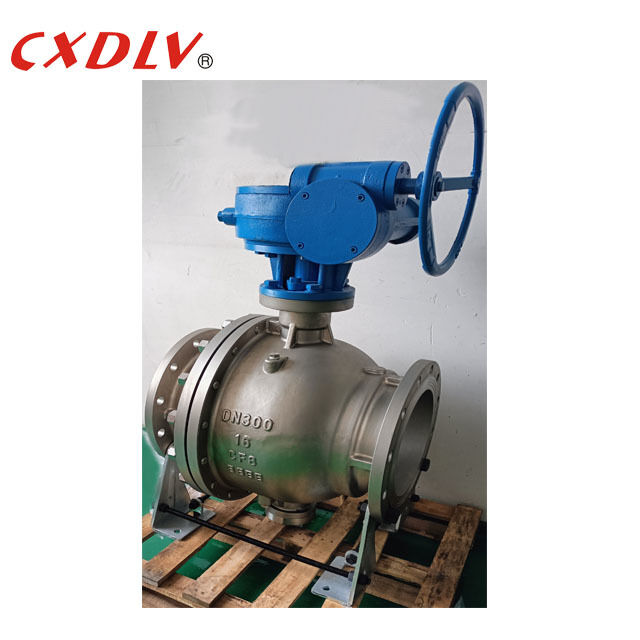

صمام كروي مثبت على مرتكز الدوران من الفولاذ المقاوم للصدأ مقاس 12 بوصة PN16 مع مشغل ترس دودي
تفاصيل المنتج:
| مكان المنشأ: | ونزهو الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | Q347F-150LBP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | FOBUS$1000 |
| تفاصيل التغليف: | 1 قطعة/1 مجموعة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | تي/تي |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8، CF3M، CF8M، 904L، وب، 2205 | عملية: | دودة العتاد |
|---|---|---|---|
| تقليم المواد: | مقعد ناعم | حلقة المقعد: | بتف/بل |
| حجم المنفذ: | DN150 ~ DN400 | حجم الاتصال النهائي: | DN150-DN400 |
| يكتب: | صمام الكرة Q347F-16P | نوع الصمام: | 2 قطعة سبليت |
منتوج وصف
صمام كروي مثبت على عمود دوران من الفولاذ المقاوم للصدأ مقاس 12 بوصة PN16 مع مشغل ترس دودي
يتميز صمام الكرة من هذه السلسلة بكرة ثابتة، تحت أي ضغط، لا تتحرك الكرة تحت ضغط الزنبرك والوسط، مما يدفع مقعد الصمام لتحقيق إحكام جيد، لذلك لن يتعرض مقعد الصمام لضغط كبير جدًا، وله تشوه قليل، وعزم دوران تشغيل صغير وعمر خدمة طويل. عمر خدمته أطول بـ 2-3 مرات من صمام الكرة العادي من النوع O، وهو مناسب بشكل خاص للضغط العالي والقطر الكبير
المعلمات الفنية:
| حجم المنفذ | DN150~DN400 |
|---|---|
| حلقة المقعد | PTFE/PPL/MOC/TFM4215/TFM1600 |
| معيار النهاية | شفة |
| حجم اتصال النهاية | DN150-DN400 |
| التشغيل | تشغيل ترس دودي |
| الإحكام | PTFE, RPTFE,PPL,Dakin PTFE |
| مادة التشذيب | مقعد ناعم |
| مادة الجسم | CF8, CF3M, CF8M, 904L, WCB, 2205 |
صمام الكرة المثبت على عمود دوران هو شكل من أشكال الصمامات ربع دورة التي تستخدم كرة مجوفة ومثقوبة وثابتة/مدعومة للتحكم في التدفق من خلالها.
صمام مثبت على عمود دوران يعني أن الكرة مقيدة بواسطة محامل ويسمح لها بالدوران فقط، ويتم دعم غالبية الحمل الهيدروليكي بواسطة قيود النظام، مما يؤدي إلى ضغط منخفض على المحمل وعدم إجهاد للعمود. يدفع ضغط الخط المقعد العلوي نحو الكرة الثابتة بحيث تدفع قوة ضغط الخط المقعد العلوي على الكرة لإحكامها.
يستوعب التثبيت الميكانيكي للكرة الدفع من ضغط الخط، مما يمنع الاحتكاك الزائد بين الكرة والمقاعد، لذلك حتى عند ضغط العمل المقنن الكامل، يظل عزم دوران التشغيل منخفضًا. هذا مفيد بشكل خاص عندما يتم تشغيل صمام الكرة لأنه يقلل من حجم المشغل وبالتالي التكاليف الإجمالية لحزمة تشغيل الصمام.
ميزة
تصميم الكرة المثبت على عمود دوران هو عزم دوران تشغيل أقل، سهولة التشغيل، تقليل تآكل المقعد (عزل الساق/الكرة يمنع التحميل الجانبي وتآكل المقاعد السفلية مما يحسن الأداء وعمر الخدمة)، أداء إحكام فائق عند الضغط العالي والمنخفض (يتم استخدام آلية زنبرك منفصلة وضغط الخط العلوي كإحكام ضد الكرة الثابتة للتطبيقات ذات الضغط المنخفض والضغط العالي).
يتوفر عمود الدوران لجميع الأحجام وجميع فئات الضغط ولكنها غير مناسبة لأغراض الخنق.
تطبيق
يستخدم صمام الكرة المثبت على عمود دوران لقطع أو توصيل الوسط في خطوط الأنابيب المختلفة من الفئة 150-2500 والفئة pn16-pn320. يمكن أن يكون مناسبًا لمختلف الوسائط مثل الماء والبخار والنفط والغاز المسال والغاز الطبيعي وغاز الفحم وحمض النيتريك وحمض الخليك والوسائط المؤكسدة واليوريا وما إلى ذلك. يستخدم على نطاق واسع في صناعات مثل الصناعة الكيميائية والبترول والغاز الطبيعي والمعادن وما إلى ذلك. تشمل أوضاع القيادة لصمام الكرة المثبت على عمود دوران القيادة بالدودة وترس الدودة، والقيادة اليدوية، والقيادة الهوائية، والقيادة الكهربائية. تعتمد صمامات الكرة المثبتة على عمود دوران بشكل عام على اتصال الشفة، ويتم أيضًا اعتماد اتصال اللحام بالbutt. يمكن أن يكون المقعد مقعدًا ناعمًا أو مقعدًا معدنيًا صلبًا.
أسئلة وأجوبة
س: هل أنت شركة تجارية أم مصنع؟
ج: نحن مصنع.
س: ما هي مدة التسليم الخاصة بك؟
ج: حسب الطلب، 7-60 يومًا.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفعأقل من 1000 دولار أمريكي، 100% مقدمًا. الدفعأكبر من أو يساوي 1000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
