صمام الاختبار للشريحة من الفولاذ المقاوم للصدأ للغاز النفطي
تفاصيل المنتج:
| مكان المنشأ: | تشجيانغ، الصين |
| اسم العلامة التجارية: | Xidelong |
| إصدار الشهادات: | ISO 9001:2015, CE |
| رقم الموديل: | H46W-16R |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 50-200 / Piece |
| تفاصيل التغليف: | حافظة من الخشب الرقائقي بدرجة التصدير مع حماية داخلية من الرغوة |
| وقت التسليم: | 7-15 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد، باي بال، |
| القدرة على العرض: | 5000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| نوع الصمام: | صمام التحقق من الوافر ذو اللوحتين | تصنيف الضغط: | PN16 |
|---|---|---|---|
| مادة الجسم: | الفولاذ المقاوم للصدأ CF8M (316) | مادة القرص: | الفولاذ المقاوم للصدأ CF8M (316) |
| مادة الربيع: | الفولاذ المقاوم للصدأ 316 | نوع الاتصال: | رقاقة |
| درجة حرارة العمل: | -29 درجة مئوية إلى 200 درجة مئوية | الوسائط القابلة للتطبيق: | الماء والزيت والغاز |
منتوج وصف

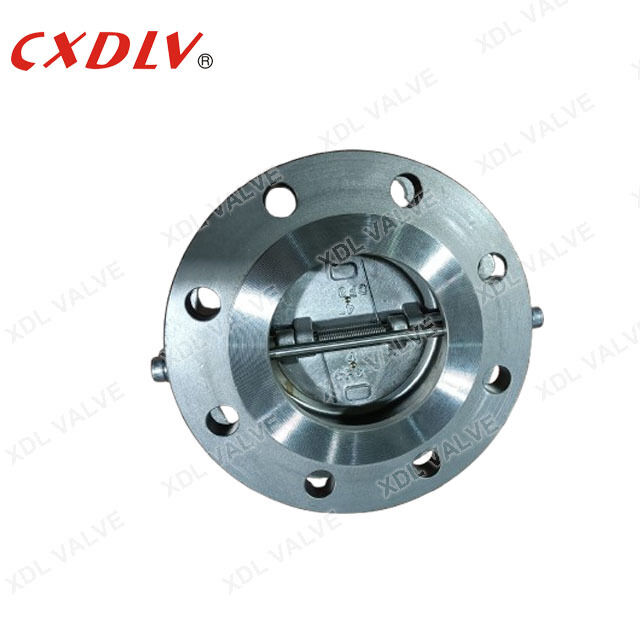

صمام فحص من الفولاذ المقاوم للصدأ ذو شفة مزدوجة للماء والزيت والغاز - صمام عدم رجوع مزدوج الألواح
الـصمام فحص Xidelong ذو الألواح المزدوجة من نوع Waferهو صمام عدم رجوع عالي الأداء مصمم لمنع التدفق العكسي بشكل موثوق في أنظمة خطوط الأنابيب الصناعية المتطلبة. يتميز هذا الصمام ذو الشفة المزدوجة بجسم من الفولاذ المقاوم للصدأ CF8M (A351 Grade 316) قوي وأقراص مزدوجة محملة بنابض، مما يوفر مقاومة استثنائية للتآكل، وإغلاقًا سريعًا، وتشغيلًا خاليًا من الصيانة عبر مجموعة واسعة من التطبيقات.
الميزات الرئيسية
| ميزة | فائدة |
|---|---|
| تصميم مزدوج الألواح محمل بنابض | آلية نابض الالتواء تضمن إغلاقًا فوريًا ومحكمًا تمامًا عند عكس التدفق، مما يمنع المطرقة المائية وتلف النظام |
| جسم وأقراص من الفولاذ المقاوم للصدأ CF8M | مقاومة فائقة للتآكل والأكسدة؛ مناسب للوسائط العدوانية بما في ذلك مياه البحر والمواد الكيميائية والسوائل ذات درجات الحرارة العالية حتى 200 درجة مئوية |
المواصفات الفنية
- مادة الجسم والقرص: ASTM A351 CF8M (316 فولاذ مقاوم للصدأ)
- مادة المقعد: PTFE بكر
- مادة النابض: فولاذ مقاوم للصدأ 316 (Inconel X-750 اختياري)
- معيار التوصيل: EN 1092-1 PN16 / ASME B16.5 Class 150 flanges
- معيار التصميم: API 594, API 598, EN 13709
- من وجه إلى وجه: API 594 Short Pattern
- درجة حرارة التشغيل: -29 درجة مئوية إلى +200 درجة مئوية (-20 درجة فهرنهايت إلى +392 درجة فهرنهايت)
- الوسائط المطبقة: الماء، الماء الساخن، البخار، الزيت، الغاز، الأحماض الضعيفة، المذيبات العضوية
التطبيقات النموذجية
- محطات معالجة المياه: منع التدفق العكسي لتصريف المضخات في خطوط المياه الخام والمعالجة والمواد الصلبة
- أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): حلقات تدوير المياه المبردة ومياه المكثف والماء الساخن
- النفط والغاز: خطوط عمليات التكرير، وأنابيب خزانات الوقود، وأنظمة نقل الوقود
- البحرية وبناء السفن: أنظمة مياه الصابورة، وخطوط تصريف مياه قاع السفينة، وخطوط إطفاء الحرائق الرئيسية
- المعالجة الكيميائية: نقل الوسائط المسببة للتآكل حيث يلزم توافق 316 SS
- توليد الطاقة: دوائر مياه التبريد، والأنابيب المساعدة، وخطوط عودة التكثيف
ضمان الجودة
يخضع كل صمام فحص مزدوج الألواح من Xidelong لإجراءات مراقبة الجودة التالية قبل الشحن:
- اختبار ضغط الغلاف بنسبة 100% وفقًا لـ API 598 عند ضغط 1.5 ضعف الضغط المقنن
- اختبار تسرب المقعد بنسبة 100% عند ضغط 1.1 ضعف الضغط المقنن مع عدم وجود تسرب مرئي
- شهادة المواد (EN 10204 3.1) لمكونات الجسم والقرص والتشذيب
- فحص الأبعاد مقابل تفاوتات API 594 من وجه إلى وجه
- تتبع كامل من دفعة الصهر إلى المنتج النهائي
اتصل بنا اليوم للحصول على عرض أسعار تنافسي، أو ورقة بيانات فنية، أو لطلب عينة للتقييم.
