| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

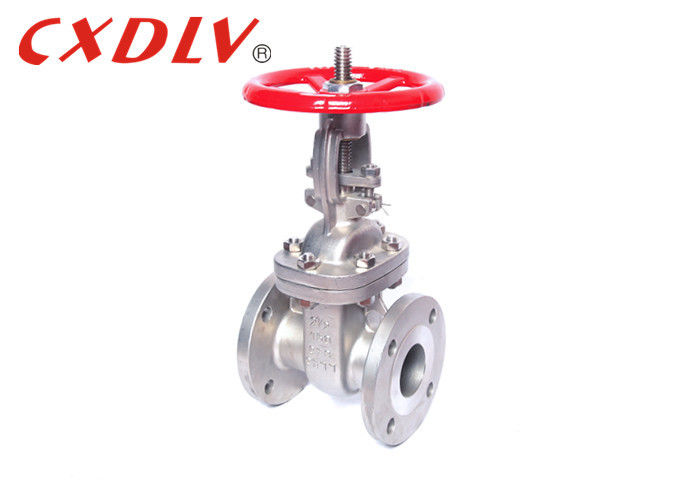

ANSI مرنة بوابة إسفين صمام مزدوج نهاية شفة عزل 150 الطبقة
مواصفات
المعايير المعمول بها:
- صمام البوابة ، API600
- صمامات الصلب ، ASME B16.34
- وجه لوجه ASME B16.10
- End Flanges ASME B16.5 / ASME B16.47
- ينتهي اللحام بعقب ASME B16.25
- التفتيش واختبار API 598
نطاق الحجم:
- 1/2 "~ 12"
تصنيف الضغط:
- ASME CL ، 150 ، 300 ،
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
بوابة صمام البوابة واثنين من وجوه الختم. يشكل وجهان إغلاق صمام بوابة الإسفين الأكثر شيوعًا شكلًا إسفينًا. تختلف زاوية الإسفين باختلاف معلمات الصمام ، عادة 5º ، ودرجة الحرارة المتوسطة ليست عالية مثل 2 ° 52 '. يمكن إنشاء بوابة صمام بوابة إسفين في كامل ، تسمى بوابة جامدة ؛ يمكن أيضًا أن يتم تحويلها إلى بوابة يمكنها إنتاج كمية صغيرة من التشوه لتحسين قابليتها للتعويض وتعويض انحراف زاوية سطح الختم أثناء عملية المعالجة. يسمى المجلس مصراع مرنة.
| بحجم | L (RF) | د | H | H1 | W | ث 1 |
| 1/2 " | 108 | 14 | 195 | / | 120 | / |
| 3/4 " | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 " | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 " | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 " | 241 | 64 | 435 | / | 200 | / |
| 3 " | 283 | 76 | 515 | / | 250 | / |
| 4 " | 305 | 102 | 595 | / | 280 | / |
| 5 " | 381 | 127 | 725 | / | 280 | / |
| 6 " | 403 | 152 | 780 | 820 | 300 | 310 |
| 8 " | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12 " | 502 | 356 | 1380 | 1430 | 450 | 310 |
خاصية
1. نوعية مستقرة: تنفيذ مراقبة الجودة في جميع أنحاء العملية ، والتفتيش الدقيق ودقيق!
2. سعر معقول: كفاءة التحكم في التكاليف الداخلية ، والحد من النفقات واستفادة العملاء!
3. تسليم سريع: خط إنتاج متقدمة ، تخزين كافية ، وقت التسليم تقصير!
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
|
|
