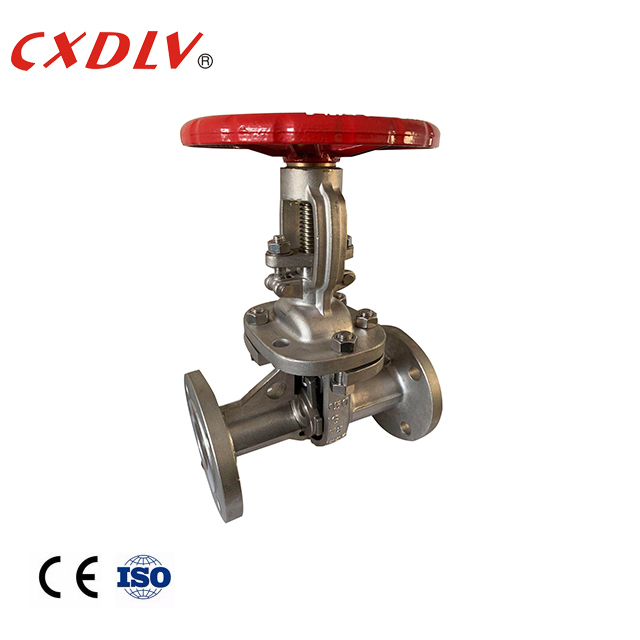

صمام بوابة ذو ساق صاعد ومشفة، إسفين مرن، غطاء مثبت بمسامير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Z41W |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T ، PayPal ، Western Union ، D/A ، L/C ، D/P ، Moneygram |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8، CF8M، CF3، CF3M، WCB | معيار: | غيغابايت |
|---|---|---|---|
| مقاس: | DN80 ~ DN100 | درجة الحرارة: | -196 درجة مئوية ~ 650 درجة مئوية |
| لون: | فضي | ختم: | الختم المعدني |
منتوج وصف

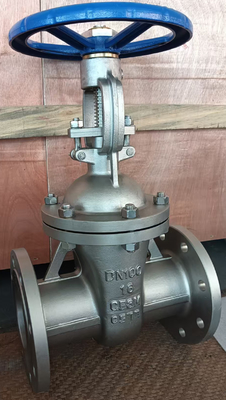

صمام بوابة ذو ساق صاعد ذو حافة حرة، إسفين مرن، غطاء محكم بمسامير
المواصفات
المعايير المطبقة:
- البعد من الوجه إلى الوجه: GB/T 12221
- بعد حافة النهاية: GB/T 9113
- التصميم: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN50~DN350
تصنيف الضغط:
- PN16~PN40
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 180 درجة مئوية
التطبيق
صمام البوابة ذو الحافة اليدوي القياسي الوطني Z41 هو أحد أكثر صمامات التشغيل والإيقاف شيوعًا التي تستخدم عمل البوابة لأعلى ولأسفل لتوصيل (فتح) وإغلاق (إغلاق كامل) وسيط السوائل في الأنبوب. تُستخدم صمامات البوابة هذه على نطاق واسع كأجهزة تكييف وإغلاق في خطوط الأنابيب مثل مياه الصنبور والصرف الصحي والبناء والبترول والمواد الكيميائية والأغذية والأدوية والمنسوجات والطاقة الكهربائية والبحرية والمعادن وأنظمة الطاقة.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
الميزة
1. يمكن للوسط أن يتدفق في أي اتجاه على كلا الجانبين، مما يسهل تركيبه. قنوات صمام البوابة متماثلة على كلا الجانبين.
2. طول الهيكل (المسافة بين وجهي نهاية التوصيل للغلاف) صغير.
3. شكل بسيط، وطول هيكل قصير، وعملية تصنيع جيدة ونطاق تطبيق واسع.
اختيار النموذج
صمام البوابة
| قياسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| مادة الصمام | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| المشغل | 1) أحادي الفعل (إرجاع زنبركي) 2) مزدوج الفعل | |||
| الملحقات | 1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) محدد الموضع 5) تروس دافئة | |||
