CF8M صمام البوابة المزدوج PN16RF مع عجلة المقبض
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Z41W-16R |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T ، PayPal ، Western Union ، D/A ، L/C ، D/P ، Moneygram |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8، CF8M، CF3، CF3M، WCB | بناء: | ارتفاع الجذر |
|---|---|---|---|
| معيار: | GB/ANSI | مقاس: | DN32 ~ DN350 |
| درجة الحرارة: | -20 ~ 180deg c | لون: | فضي |
| إبراز: | صمام البوابة المزدوج PN16RF,صمام البوابة ذو العجلة المتحركة,CF8M صمام البوابة المزدوج,Handle Wheel Flanged Gate Valve,CF8M Flanged Gate Valve |
||
منتوج وصف

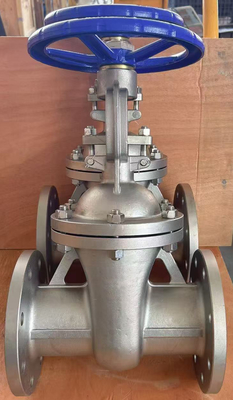

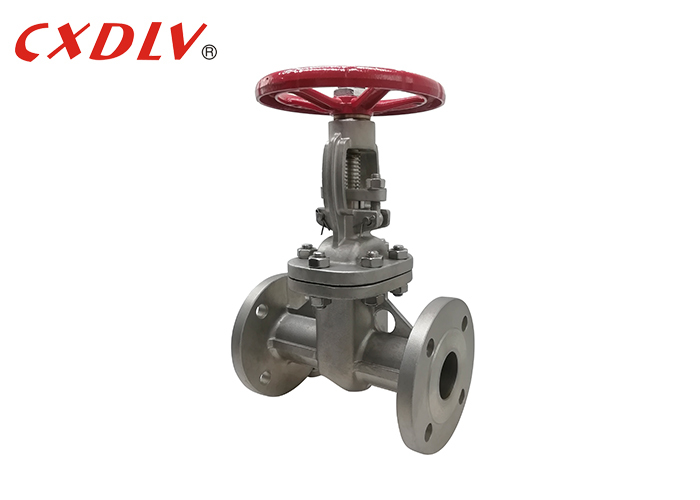

صمام بوابة CF8M ذو حواف PN16RF مع عجلة يدوية
المواصفات
المعايير المطبقة:
- صمام بوابة، API600
- صمامات فولاذية، ASME B16.34
- وجه لوجه ASME B16.10
- حواف نهاية ASME B16.5/ASME B16.47
- أطراف لحام بعقب ASME B16.25
- الفحص والاختبار API 598
نطاق الحجم:
- DN15~DN300
تصنيف الضغط:
- PN16~PN40
نطاق درجة الحرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
التطبيق
تتسرب أو تصدأ صمامات البوابة العامة المستخدمة في السوق لفترة طويلة. قدمت الشركة صمام الختم المطاطي عالي الجودة الذي تم إنتاجه بواسطة التكنولوجيا الأوروبية عالية التقنية لتصنيع المطاط والصمامات، والذي يتغلب على عيوب ختم صمام البوابة العامة والصدأ والمقاعد المرنة الأخرى. يستخدم صمام الختم الكبش المرن لإنتاج تأثير تعويض تشوه مرن طفيف لتحقيق تأثير ختم جيد. يتميز الصمام بمزايا التبديل الخفيف والختم الموثوق به والذاكرة المرنة الجيدة وعمر الخدمة الطويل. يمكن استخدامه على نطاق واسع في مياه الصنبور والصرف الصحي والبناء والبترول والكيماويات والأغذية والأدوية والمنسوجات والطاقة الكهربائية وبناء السفن والمعادن وأنظمة الطاقة وخطوط الأنابيب الأخرى كجهاز تنظيم واعتراض.
| الحجم | L(RF) | d | H | H1 | W | W1 |
| 1/2" | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2" | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
الميزة
1. الأجزاء الداخلية للصمام مصنوعة من مواد مقاومة للتآكل وغير قابلة للصدأ والفولاذ وسبائك النحاس، والتي يمكن استخدامها في نظام الصرف الصحي للتكيف مع بيئة العمل القاسية.
2. حجم صغير، وزن خفيف، سهل التركيب والإصلاح
3. يتم إحكام إغلاق ساق الصمام بثلاث حلقات دائرية، مما يقلل بشكل كبير من مقاومة الاحتكاك أثناء التبديل. المفتاح خفيف ومحكم الإغلاق.
اختيار النموذج
صمام بوابة
| المعيار | ANSI | GB | JIS | DIN |
| الضغط | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| مادة الصمام | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| المشغل | 1) أحادي الفعل (إرجاع زنبركي) 2) مزدوج الفعل | |||
| الملحقات | 1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) محدد الموضع 5) تروس دافئة | |||
