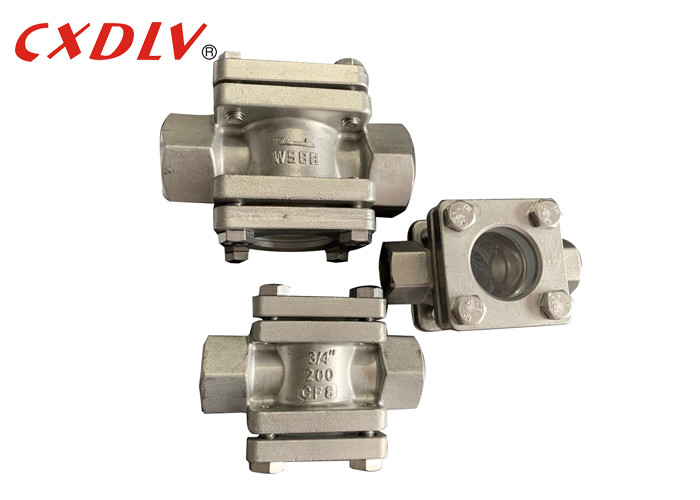

3/4 "عادي CF8 BSP DN50 مؤشر التدفق زجاج البصر
تفاصيل المنتج:
| مكان المنشأ: | ونزهو ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | الأمين العام |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 7 ~ 25 يومًا |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 قطعة / الاثنين |
|
معلومات تفصيلية |
|||
| الإتصال: | BSP ، معاهدة عدم الانتشار | مواد الجسم: | CF8 ، CF8M ، WCB |
|---|---|---|---|
| طوقا: | PTFE | الضغط: | PN16 |
| بحجم: | DN15 ~ DN50 | ||
| إبراز: | BSP Flow Indicator Sight Glass,DN50 Flow Indicator Sight Glass,CF8 Sight Flow Indicators |
||
منتوج وصف
3/4 بوصة عادي مؤشر تدفق المياه الزجاج البصر
ميزة المنتج
زجاج البصر الخيط
المعايير المعمول بها:
- التصميم والتصنيع: ASTM B16.34
- الاختبار والتفتيش: API598
نطاق الحجم:
- DN15 ~ DN50
تصنيف الضغط:
- PN16
نطاق درجة حرارة:
- -20 درجة مئوية ~ 150 درجة مئوية
معلومات تقنية
| د | إل | دبليو | ΦXG | ح | |
| DN15 | 15 | 100 | 60 × 60 | 45 × 10 | 60 |
| DN20 | 20 | 100 | 60 × 60 | 45 × 10 | 70 |
| DN25 | 25 | 115 | 71 × 71 | 55 × 10 |
80 |
نظرة عامة
مؤشرات تدفق البصر عبارة عن جهاز يتم تركيبه في أنبوب لتوفير صورة مرئية للتحقق من تدفق السائل من أجل الاتجاه ومعدل التدفق الدقيق.تسمح مؤشرات تدفق البصر للمشغلين بمراقبة لون ووضوح السوائل من خلال النافذة.مؤشر تدفق الرؤية عبارة عن جسم به نافذة عرض واحدة أو أكثر ، وعادة ما تكون مزودة بحشيات ، وطريقة لتركيب المؤشر على خط الأنابيب ، مثل الوصلات ذات الحواف المترابطة.تتوفر مؤشرات تدفق البصر لتناسب أحجام الأنابيب القياسية التي تتراوح من 1/4 بوصة إلى 16 بوصة وتحمل تصنيفات ضغط ANSI.يمكن تطبيق مؤشرات تدفق البصر على كل مرحلة من مراحل الحركة تقريبًا ، سواء كانت سائلة أو غازية أو مسحوقًا.
مرجع
| زجاج البصر شفة | زجاج البصر الموضوع | |
| اساسي | JIS ، DIN ، ANSI | BSP ، BSPT ، NPT |
| مواد | CF8 ، CF8M ، WCB | |
| بحجم | DN15 ~ DN200 | DN15 ~ DN50 |
