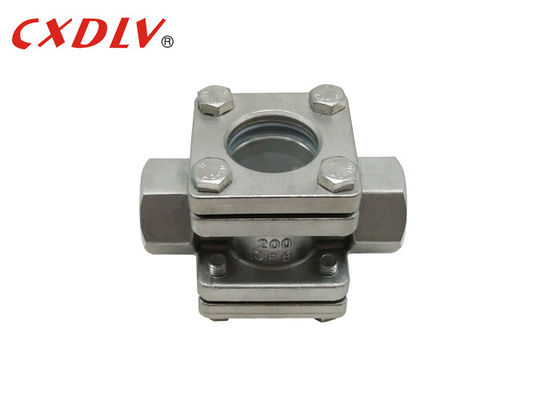

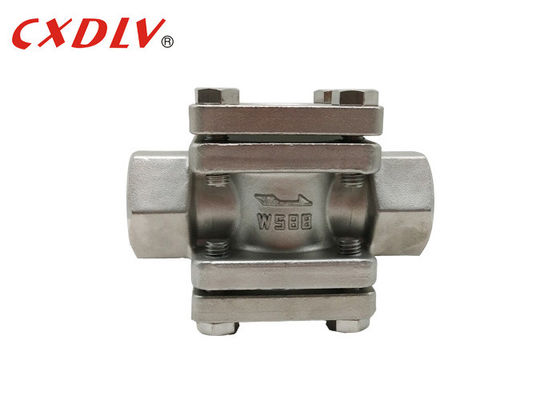

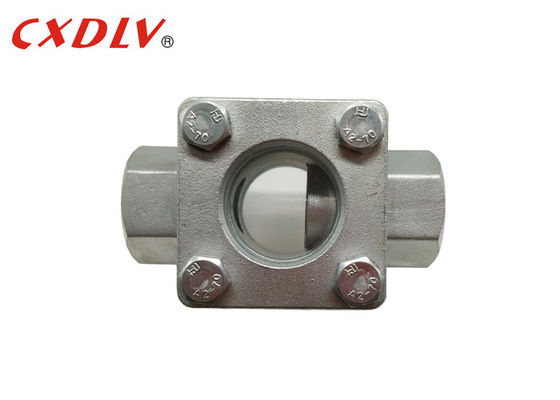

زجاج رؤية مشفه مسنن عادي 3/4 بوصة مؤشر تدفق PN16
تفاصيل المنتج:
| مكان المنشأ: | ونزهو ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | الأمين العام |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 7 ~ 25 يومًا |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 قطعة / الاثنين |
|
معلومات تفصيلية |
|||
| مواد الجسم: | CF8 ، CF8M ، WCB | الإتصال: | BSP ، معاهدة عدم الانتشار |
|---|---|---|---|
| زجاج: | البورسليكات | الضغط: | PN16 |
| بحجم: | DN15 ~ DN50 | اللون: | فضي |
| إبراز: | زجاج الرؤية ذو الحواف PN16,زجاج الرؤية ذو الحواف DN15,زجاج الرؤية العادي 3/4 بوصة |
||
منتوج وصف
مؤشر تدفق سائل مائي 3/4 بوصة عادي مترابطة PN16 زجاج مرئي
ميزة المنتج
يُطلق على مؤشر التدفق أيضًا اسم زجاج الرؤية ، حيث يعمل على مراقبة تدفق الوسط في خط الأنابيب ، ويستخدم على نطاق واسع في البترول والكيماويات والألياف الكيماوية والأدوية والأغذية وغيرها من معدات الإنتاج الصناعي ، ويمكنه مراقبة تدفق السائل والغاز ، متوسط التفاعل البخاري ، لا غنى عنه لضمان ملحقات الإنتاج العادية في إنتاج المصنع. يتضمن مؤشر التدفق مؤشر تدفق الخيط الأنثوي ومؤشر التدفق ذي الحواف.
1.استخدام مؤشر التدفق
تستخدم لمراقبة التدفق المتوسط في حالة خط الأنابيب.
2. مؤشر التدفق هو منتج عملي سهل المراقبة والتركيب
على الأقل لا بأس بالمرور عبر الوسائط يمكن استخدام كلا الطرفين كمدخل ، بسيط ومباشر وموثوق.ومن السهل ملاحظتها وتثبيتها.
3-خصائص الثرثرة لمؤشر المرور
ج: زجاج سطح النافذة سهل التنظيف
ب- يمكن أن تكون النافذة الزجاجية 180 اتجاه للرصد
جيم مع التشريع ، الكذب المزدوج سهل التركيب أو التفكيك
معلومات تقنية
| د | إل | دبليو | ΦXG | ح | |
| DN15 | 15 | 100 | 60 × 60 | 45 × 10 | 60 |
| DN20 | 20 | 100 | 60 × 60 | 45 × 10 | 70 |
| DN25 | 25 | 115 | 71 × 71 | 55 × 10 |
80 |
نظرة عامة
مؤشرات تدفق البصر عبارة عن جهاز يتم تركيبه في أنبوب لتوفير صورة مرئية للتحقق من تدفق السائل من أجل الاتجاه ومعدل التدفق الدقيق.تسمح مؤشرات تدفق البصر للمشغلين بمراقبة لون ووضوح السوائل من خلال النافذة.مؤشر تدفق الرؤية عبارة عن جسم به نافذة عرض واحدة أو أكثر ، وعادة ما تكون مزودة بحشيات ، وطريقة لتركيب المؤشر على خط الأنابيب ، مثل الوصلات ذات الحواف المترابطة.تتوفر مؤشرات تدفق البصر لتناسب أحجام الأنابيب القياسية التي تتراوح من 1/4 بوصة إلى 16 بوصة وتحمل تصنيفات ضغط ANSI.يمكن تطبيق مؤشرات تدفق البصر على كل مرحلة من مراحل الحركة تقريبًا ، سواء كانت سائلة أو غازية أو مسحوقًا.
مرجع
| زجاج البصر شفة | زجاج البصر الخيط | |
| اساسي | JIS ، DIN ، ANSI | BSP ، BSPT ، NPT |
| مواد | CF8 ، CF8M ، WCB | |
| بحجم | DN15 ~ DN200 | DN15 ~ DN50 |
