ANSI/GB مؤشر تدفق الفولاذ الكربوني المطاطي الزجاجية الزجاجية الصلب المقاوم للصدأ
تفاصيل المنتج:
| مكان المنشأ: | وينتشو ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | SG |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 7 ~ 25 أيام |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 1000pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8 ، CF8M ، WCB | اتصال: | BSP ، NPT |
|---|---|---|---|
| زجاج: | البورسليكات | ضغط: | PN16 |
| مقاس: | DN15 ~ DN50 | لون: | فضي |
| إبراز: | زجاج مرآة من الفولاذ الكربوني,مؤشر تدفق من الفولاذ المقاوم للصدأ,زجاج مرآة ذو فليانج ذو خيوط GB,flanged flow indicator stainless steel,GB threaded flanged sight glass |
||
منتوج وصف

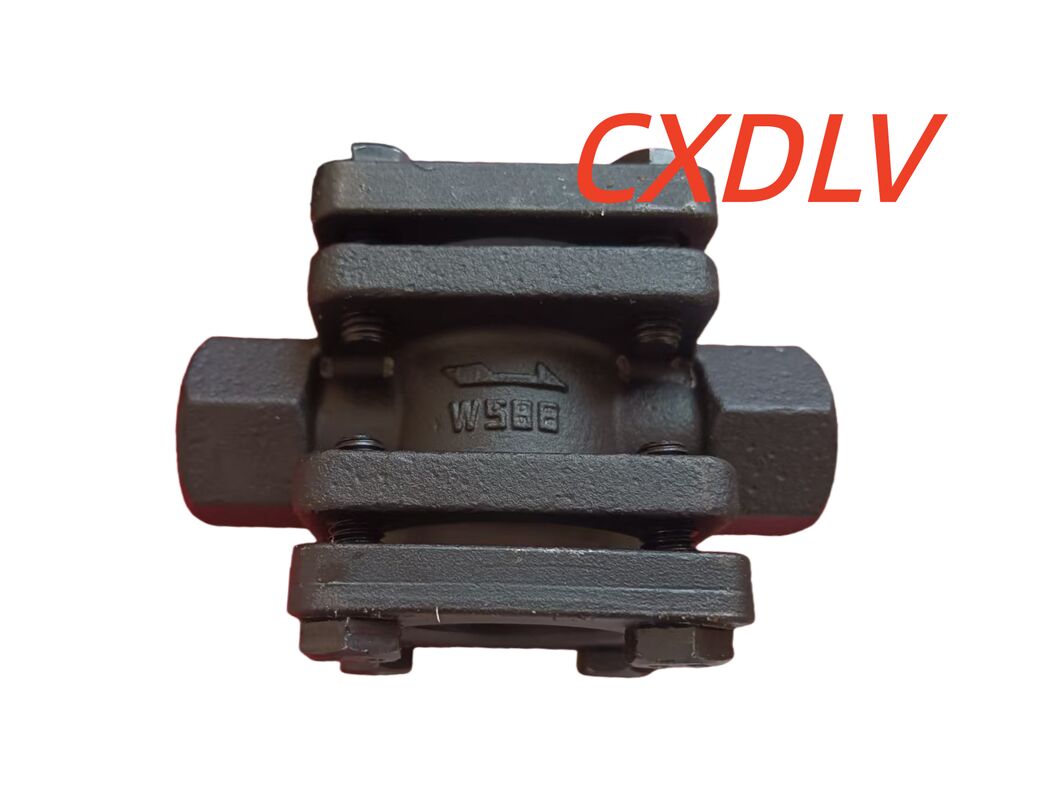

مؤشر تدفق فولاذ الكربون الملولب ANSI/GB زجاج رؤية مشفه من الفولاذ المقاوم للصدأ
ميزة المنتج
يُسمى مؤشر التدفق أيضًا بزجاج الرؤية. وظيفته هي مراقبة تدفق الوسيط في خط الأنابيب. يستخدم على نطاق واسع في البترول، والمواد الكيميائية، والألياف الكيميائية، والطب، والغذاء وغيرها من معدات الإنتاج الصناعي، ويمكنه مراقبة تدفق السائل، والغاز، ووسيط البخار، وهو أمر لا غنى عنه لضمان ملحقات الإنتاج العادية في إنتاج المصانع. يشمل مؤشر التدفق مؤشر تدفق ملولب أنثوي ومؤشر تدفق مشفه.
1. استخدام مؤشر التدفق
يستخدم لمراقبة حالة تدفق الوسيط في خط الأنابيب.
2. مؤشر التدفق منتج عملي سهل المراقبة والتركيب
على الأقل، من الجيد المرور عبر الوسائط. يمكن استخدام كلا الطرفين كمدخل، بسيط ومباشر وموثوق به. ومن السهل مراقبته وتركيبه.
3. خصائص مؤشر المرور
أ. سطح زجاج النافذة سهل التنظيف
ب. يمكن أن يكون زجاج النافذة في اتجاه 180 درجة للمراقبة
ج. مع التشريع، سهل التركيب أو الفك
البيانات الفنية
| د | ل | ث | ΦXG | ح | |
| DN15 | 15 | 100 | 60X60 | 45X10 | 60 |
| DN20 | 20 | 100 | 60X60 | 45X10 | 70 |
| DN25 | 25 | 115 | 71X71 | 55X10 |
80 |
نظرة عامة
مؤشر تدفق الرؤية هو جهاز يتم تركيبه في أنبوب لتوفير رؤية للتحقق من تدفق السائل للاتجاه ومعدل التدفق الدقيق. تسمح مؤشرات تدفق الرؤية للمشغلين بمراقبة لون ووضوح السوائل من خلال نافذة. مؤشر تدفق الرؤية هو جسم به نافذة عرض واحدة أو أكثر، وعادة ما يكون به حشيات، وطريقة لتركيب المؤشر على خط الأنابيب، مثل الوصلات المشفهة، الملولبة. تتوفر مؤشرات تدفق الرؤية لتناسب أحجام الأنابيب القياسية التي تتراوح من 1/4 بوصة إلى 16 بوصة وتحمل تصنيفات ضغط ANSI. يمكن تطبيق مؤشرات تدفق الرؤية على كل مرحلة تقريبًا من الحركة، سواء كانت سائلة أو غازية أو مسحوق.
مرجع
| زجاج رؤية شفة | زجاج رؤية ملولب | |
| قياسي | JIS,DIN,ANSI | BSP,BSPT,NPT |
| المادة | CF8,CF8M,WCB | |
| الحجم | DN15~DN200 | DN15~DN50 |
