| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

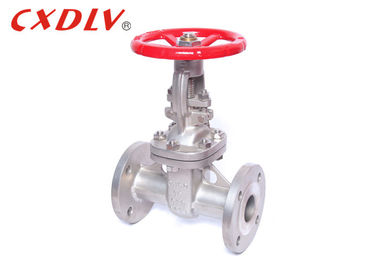

صمام بوابة شفة معدنية يجلس الفولاذ المقاوم للصدأ CF8 / CF3 لزيت الغاز
مواصفات
المعايير المعمول بها:
- مواجهة الوجه البعد: GB / T 12221
- نهاية البعد الشفاف: GB / T 9113
- DESING: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
يشير صمام البوابة إلى صمام يتحرك فيه عضو الإغلاق (البوابة) في الاتجاه الرأسي للخط الأوسط للممر. يمكن استخدام صمام البوابة فقط من أجل الفتح الكامل والإغلاق الكامل في خط الأنابيب ، ولا يمكن ضبطه وخنقه. صمام البوابة هو نوع من الصمام مع نطاق واسع من الاستخدام. وهو يستخدم أيضًا في جهاز القطع الذي يبلغ قطره DN ≥ 50mm. في بعض الأحيان ، يستخدم جهاز القطع ذو القطر الصغير أيضًا صمام البوابة. تم تطوير صمام بوابة مانع التسرب المرنة (صمام بوابة الختم الناعم) في السنوات الأخيرة. مع تحسين أداء الختم ، فهو الخيار الأول لحماية البيئة ، وإمدادات المياه وصناعة الصرف الصحي.
| DN | L | د | D1 | D2 | فرنك بلجيكي | ض φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 18/04 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 18/04 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 18/04 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 18/04 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 23/08 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
خاصية
1. الوزن الخفيف: الجسم مصنوع من حديد الدكتايل عالي الجودة ، وهو أخف بنسبة 20٪ ~ 30٪ من الصمامات البوابات التقليدية. إنه سهل التركيب والصيانة.
2. بوابة مسطحة القاع: غالباً ما يتم إيداع صمامات البوابة التقليدية في أخدود قاع الصمام بسبب الأجسام الغريبة مثل الحجارة ، كتل الخشب ، الأسمنت ، برادة الحديد ، الحطام ، إلخ بعد غسل الماء ، وهو سهل إغلاق وتشكيل تسرب. يعتمد الجزء السفلي من صمام بوابة مانع التسرب المرنة على نفس تصميم القاع المسطح مثل آلة أنابيب المياه ، والتي ليس من السهل أن تسبب تراكم الحطام ، بحيث يكون السائل دون عائق.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
|
|
