| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

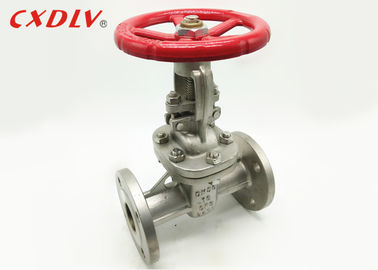

ارتفاع صمام بوابة شفة الجذعية لتركيب الأنابيب والعتاد السلطة الوتد
مواصفات
المعايير المعمول بها:
- مواجهة الوجه البعد: GB / T 12221
- نهاية البعد الشفاف: GB / T 9113
- DESING: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
يعتبر صمام البوابة اليدوية ذو البوابة القياسية Z41 من أكثر الصمامات الشائعة التي تستعمل عمل البوابة لأعلى ولأسفل للتوصيل (مفتوح) وإغلاق الوسيط السائل في الأنبوب (إغلاق كامل). وتستخدم هذه الصمامات البوابية على نطاق واسع كأجهزة تكييف وإيقاف في خطوط الأنابيب مثل مياه الصنبور ، ومياه الصرف الصحي ، والبناء ، والبترول ، والمواد الكيميائية ، والأغذية ، والمستحضرات الصيدلانية ، والمنسوجات ، والطاقة الكهربائية ، والبحرية ، والتعدين ، وأنظمة الطاقة.
| DN | L | د | D1 | D2 | فرنك بلجيكي | ض φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 18/04 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 18/04 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 18/04 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 18/04 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 23/08 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
خاصية
1. يمكن للوسط أن يتدفق في أي اتجاه على كلا الجانبين ، وهو سهل التركيب. قنوات صمام البوابة متماثلة على كلا الجانبين.
2. طول الهيكل (المسافة بين الوجهين الواصلين للغلاف) صغير.
3. شكل بسيط ، طول الهيكل القصير ، عملية التصنيع الجيدة ومجموعة واسعة من التطبيقات.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
|
|
