| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

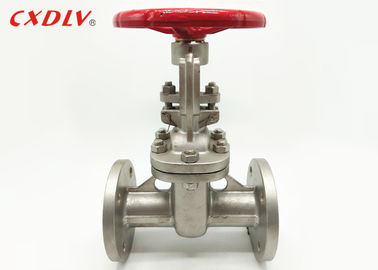

سد البوابة المرنة يمسح شفة نهاية الصناعية الصف CF8 CF8M
مواصفات
المعايير المعمول بها:
- مواجهة الوجه البعد: GB / T 12221
- نهاية البعد الشفاف: GB / T 9113
- DESING: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
يمكن إنشاء بوابة صمام بوابة إسفين في كامل ، تسمى بوابة جامدة ؛ يمكن أيضًا أن يتم تحويلها إلى بوابة يمكنها إنتاج كمية صغيرة من التشوه لتحسين قابليتها للعملية وتعويض انحراف زاوية السطح المانعة للتسرب أثناء عملية المعالجة. يسمى المجلس مصراع مرنة. عندما يتم إغلاق صمام البوابة ، يمكن إغلاق السطح الختم فقط بواسطة الضغط المتوسط ، أي ، يتم الضغط على سطح ختم الكبش على مقعد الصمام على الجانب الآخر من خلال الضغط المتوسط لضمان إغلاق سطح الختم. وهي ذاتية الختم. يتم إجبار معظم صمامات البوابة على الختم ، أي عندما يتم إغلاق الصمام ، تضطر القوة الخارجية للضغط على البوابة إلى مقعد الصمام لضمان إغلاق سطح الختم. تتحرك بوابة صمام البوابة بشكل خطي مع ساق الصمام ، والذي يسمى صمام بوابة الرفع ، ويسمى أيضًا صمام البوابة المفتوحة.
| DN | L | د | D1 | D2 | فرنك بلجيكي | ض φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 18/04 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 18/04 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 18/04 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 18/04 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 23/08 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
خاصية
1. ارتفاع عال ، وفتح طويل ووقت الإغلاق. تكون فتحة إغلاق وإغلاق الغالق كبيرة ، ويتم تنفيذ الانخفاض بواسطة البرغي.
2. ظاهرة المطرقة المائية ليس من السهل إنتاجها. والسبب هو أن وقت الاغلاق طويل.
3. يمكن للوسط أن يتدفق في أي اتجاه على كلا الجانبين ، وهو سهل التركيب. قنوات صمام البوابة متماثلة على كلا الجانبين.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
|
|
| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |
سد البوابة المرنة يمسح شفة نهاية الصناعية الصف CF8 CF8M
مواصفات
المعايير المعمول بها:
- مواجهة الوجه البعد: GB / T 12221
- نهاية البعد الشفاف: GB / T 9113
- DESING: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
يمكن إنشاء بوابة صمام بوابة إسفين في كامل ، تسمى بوابة جامدة ؛ يمكن أيضًا أن يتم تحويلها إلى بوابة يمكنها إنتاج كمية صغيرة من التشوه لتحسين قابليتها للعملية وتعويض انحراف زاوية السطح المانعة للتسرب أثناء عملية المعالجة. يسمى المجلس مصراع مرنة. عندما يتم إغلاق صمام البوابة ، يمكن إغلاق السطح الختم فقط بواسطة الضغط المتوسط ، أي ، يتم الضغط على سطح ختم الكبش على مقعد الصمام على الجانب الآخر من خلال الضغط المتوسط لضمان إغلاق سطح الختم. وهي ذاتية الختم. يتم إجبار معظم صمامات البوابة على الختم ، أي عندما يتم إغلاق الصمام ، تضطر القوة الخارجية للضغط على البوابة إلى مقعد الصمام لضمان إغلاق سطح الختم. تتحرك بوابة صمام البوابة بشكل خطي مع ساق الصمام ، والذي يسمى صمام بوابة الرفع ، ويسمى أيضًا صمام البوابة المفتوحة.
| DN | L | د | D1 | D2 | فرنك بلجيكي | ض φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 18/04 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 18/04 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 18/04 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 18/04 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 23/08 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
خاصية
1. ارتفاع عال ، وفتح طويل ووقت الإغلاق. تكون فتحة إغلاق وإغلاق الغالق كبيرة ، ويتم تنفيذ الانخفاض بواسطة البرغي.
2. ظاهرة المطرقة المائية ليس من السهل إنتاجها. والسبب هو أن وقت الاغلاق طويل.
3. يمكن للوسط أن يتدفق في أي اتجاه على كلا الجانبين ، وهو سهل التركيب. قنوات صمام البوابة متماثلة على كلا الجانبين.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
