| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

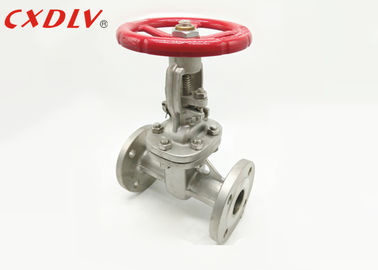

غيغابايت غيغابايت صمام بوابة مشفه مع ارتفاع سلس الجذام يجلس
مواصفات
المعايير المعمول بها:
- مواجهة الوجه البعد: GB / T 12221
- نهاية البعد الشفاف: GB / T 9113
- DESING: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40
نطاق درجة حرارة:
- -196 درجة مئوية ~ 650 درجة مئوية
الوضعية
صمام البوابة هو مصراع عضو الفتح والإغلاق. اتجاه حركة البوابة متعامد مع اتجاه السائل. يمكن أن يكون صمام البوابة مفتوحًا بالكامل ومغلقًا بالكامل. معلمات الباب مختلفة ، وعادة ما تكون 5 درجات. عندما تكون درجة الحرارة المتوسطة ليست عالية ، فهي 2 ° 52. ". تحسين قابلية التصنيع والتعويض عن الانحراف لزاوية سطح الختم أثناء عملية المعالجة. يسمى هذا النوع من ذاكرة الوصول العشوائي مطاط مرن.
| DN | L | د | D1 | D2 | فرنك بلجيكي | ض φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 18/04 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 18/04 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 18/04 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 18/04 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 23/08 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
خاصية
1. مقاومة التدفق صغيرة. يمر الجزء المتوسط الداخلي لجسم الصمام مباشرة ، ويتدفق الوسط في خط مستقيم ، وتكون مقاومة التدفق صغيرة.
2. إنه أكثر توفيرًا للعمالة عند الفتح والإغلاق. بالمقارنة مع صمام الإغلاق ، فإن اتجاه حركة المغلاق يكون متعامدًا مع اتجاه تدفق الوسيط ، سواء كان مفتوحًا أو مغلقًا.
3. ارتفاع عال وفتح طويل ووقت إغلاق. تكون فتحة إغلاق وإغلاق الغالق كبيرة ، ويتم تنفيذ الانخفاض بواسطة البرغي.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة 5) الدافئة والعتاد | |||
|
|
