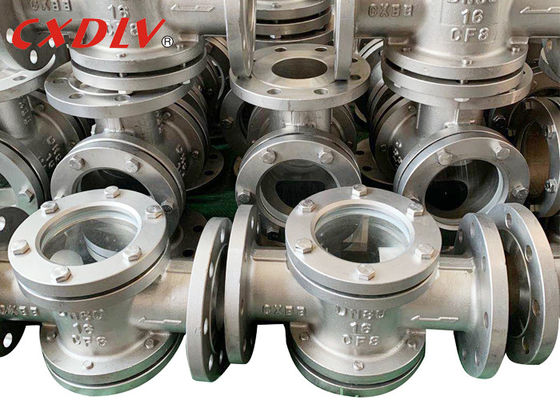

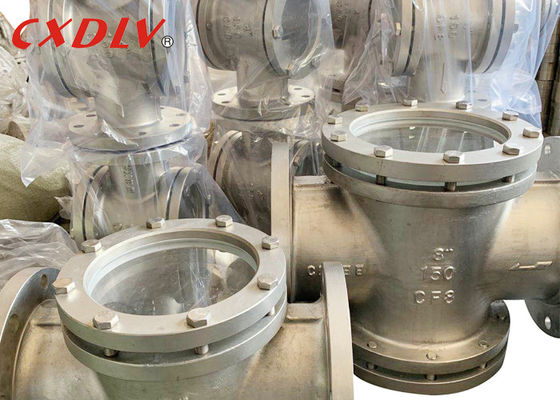

زجاج دائري مستقيم CF8M WCB 150LB من الفولاذ المقاوم للصدأ
تفاصيل المنتج:
| مكان المنشأ: | ونزهو ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | الأمين العام |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 7 ~ 25 يومًا |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 قطعة / الاثنين |
|
معلومات تفصيلية |
|||
| الإتصال: | 150 رطل RF | مواد الجسم: | CF8 ، CF8M ، WCB |
|---|---|---|---|
| طوقا: | PTFE | الضغط: | PN16 |
| بحجم: | DN15 ~ DN300 | ||
| إبراز: | زجاج رؤية من الفولاذ المقاوم للصدأ 150 رطل,زجاج رؤية من الفولاذ المقاوم للصدأ WCB,زجاج رؤية ضغط عالي CF8M |
||
منتوج وصف
عرض مستدير شفة مستقيمة من الفولاذ المقاوم للصدأ زجاج / زجاج رؤية عالي الضغط
ميزة المنتج
زجاج البصر شفة
المعايير المعمول بها:
- التصميم والتصنيع: ASTM B16.34
- الاختبار والتفتيش: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- 150 رطل ، 300 رطل
نطاق درجة حرارة:
- -20 درجة مئوية ~ 150 درجة مئوية
معلومات تقنية
| ح | إل | د | D1 | د 2 | |
| 1 بوصة | 92 | 160 | 108 | 79.5 | 51 |
| 2 بوصة | 140 | 230 | 152 | 120.5 | 92 |
| 3 " | 180 | 310 | 190 | 152.5 |
127 |
| 4 بوصة | 215 | 350 | 229 | 190.5 | 157.5 |
نظرة عامة
مؤشرات تدفق البصر عبارة عن جهاز يتم تركيبه في أنبوب لتوفير صورة مرئية للتحقق من تدفق السائل من أجل الاتجاه ومعدل التدفق الدقيق.تسمح مؤشرات تدفق البصر للمشغلين بمراقبة لون ووضوح السوائل من خلال النافذة.مؤشر تدفق الرؤية عبارة عن جسم به نافذة عرض واحدة أو أكثر ، وعادة ما تكون مزودة بحشيات ، وطريقة لتركيب المؤشر على خط الأنابيب ، مثل الوصلات ذات الحواف المترابطة.تتوفر مؤشرات تدفق البصر لتناسب أحجام الأنابيب القياسية التي تتراوح من 1/4 بوصة إلى 16 بوصة وتحمل تصنيفات ضغط ANSI.يمكن تطبيق مؤشرات تدفق البصر على كل مرحلة من مراحل الحركة تقريبًا ، سواء كانت سائلة أو غازية أو مسحوقًا.
مرجع
| زجاج البصر شفة | |||
| اساسي | JIS | DIN | ANSI |
| الضغط | 10 آلاف ، 20 ألف | PN16 ، PN25 ، PN40 | 150 رطل ، 300 رطل |
| مواد | CF8 ، CF8M ، WCB | ||
| بحجم | DN15 ~ DN200 | ||
