تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | الفولاذ المقاوم للصدأ | زجاج: | البورسليكات |
|---|---|---|---|
| مقعد: | PTFE | الهيكل: | نوافذ مزدوجة |
| حجم الصمام: | DN15 ~ DN200 | متوسطة: | زيت الماء والغاز |

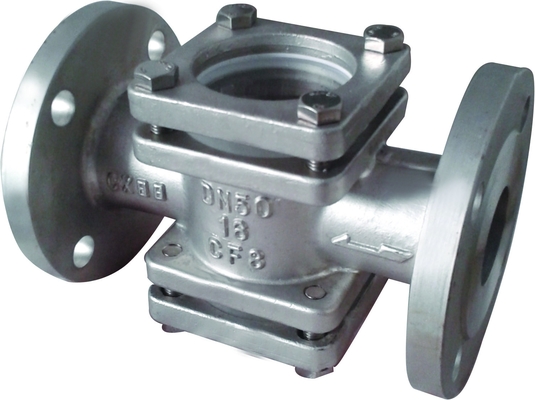

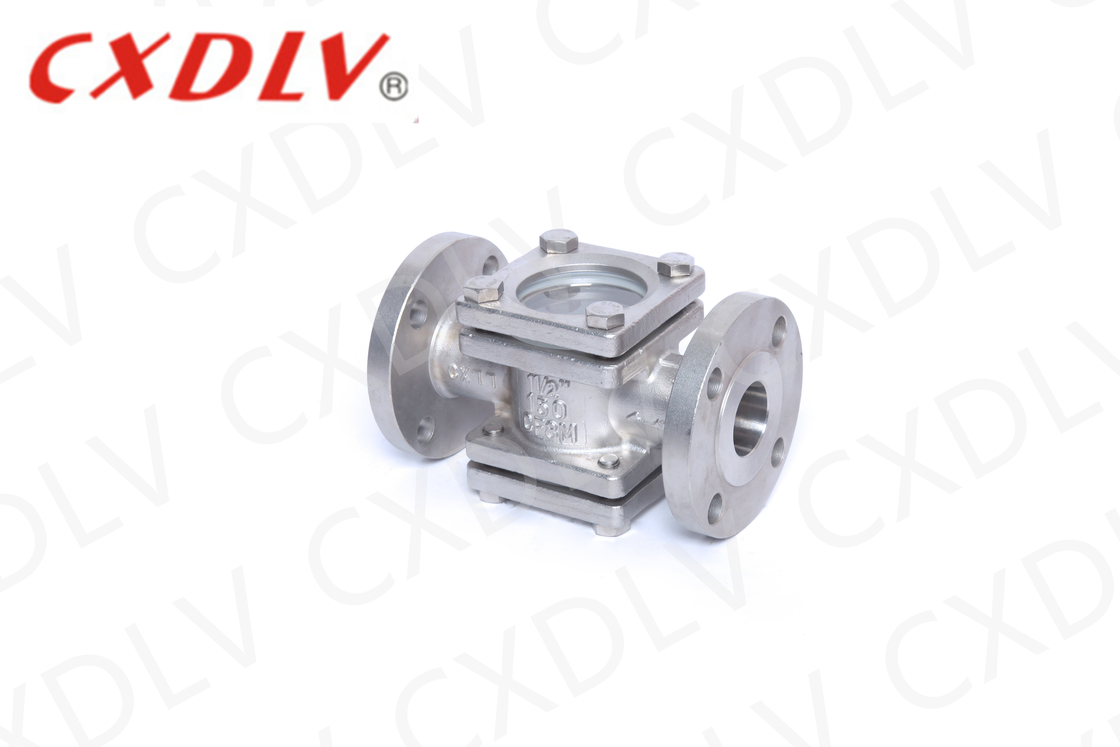

الزجاج ذو الضغط العالي PN40 المزدوج من الفولاذ المقاوم للصدأ CF8
ميزة المنتج
زجاجات الرؤية
المعايير المعمول بها:
- التصميم والتصنيع: ASTM B16.34
-إتصال الجهاز:5
- الاختبار والتفتيش: API598
نطاق الحجم:
- DN15 ~ DN150
تصنيف الضغط:
- GB PN16
نطاق الحرارة:
- -20°C~185°C
توفر مؤشرات التدفق بصرية في خطوط الأنابيب أو الأوعية المغلقة مما يتيح للمستخدم أن يرى على الفور ما إذا كان التدفق يحدث وملاحظة لون وحجم وحالة التدفق.
لدينا مجموعة من مؤشرات التدفق تأتي مع خيار من الفولاذ المقاوم للصدأ، والفولاذ الكربوني والبنادق المعادن الجسم،مناسبة للتطبيقات الصناعية مع درجات حرارة العمل تصل إلى 250 درجة مئوية وضغوط العمل تصل إلى 16 بار للمجموعة القياسية و 40 بار لمجموعة الضغط العالي.
البيانات التقنية
| DN | هـ | (ل) | د | D1 | D2 | Z-φd | ب | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4-16 | 11.5 | 60×60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4-16 | 13 | 80×80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90 × 90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4-16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4-19 | 16 | 110 × 110 | 95 | 15 |
ملاحظة
يرجى أن تضع في اعتبارك أنه على عكس الاعتقاد الشائع، فإن كل زجاج مرئي عرضة للاستنزاف. يجب استبدال العدسات والغطاءات الختامية بشكل دوري قبل ظهور علامات واضحة على التدهور.لذلك نوصي بأن تتحقق بانتظام من زجاج العين وتطلب دائما زجاج احتياطي والختم مع زجاج العين الخاص بك.
التطبيق
1المرافق والطاقة
2المنتجات الدوائية
3الغذاء والمشروبات
4الوقود الحيوي
5معالجة مياه الصرف الصحي وإدارتها
6والكيميائي / البتروكيماوي
اختيار الطراز
| اسم المنتج | مؤشر زجاج رؤية التدفق | |||
| الاتصال | الشريط | الخيط | ||
| الضغط | DIN/JIS/ANSI | 0.6Mpa | ||
| المواد | 1) CF8/SS304 2) CF8M/SS316 3) الصلب الكربوني | |||
