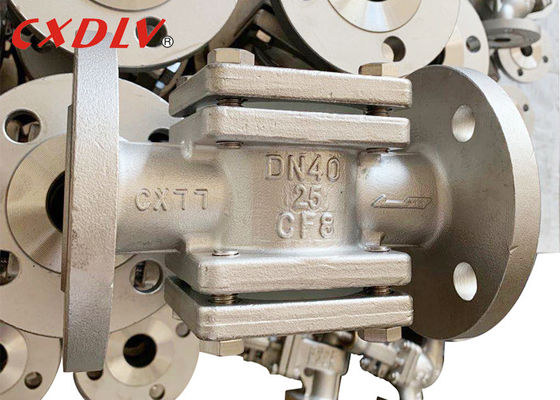

التفتيش البصري الواضح باستخدام زجاج الرؤية المزدوج المزدوج مع نافذة الزجاج لمراقبة تدفق السائل في أنظمة الأنابيب الصناعية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | SG-ZT |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| القدرة على العرض: | 1000pcs/mon |
|
معلومات تفصيلية |
|||
| مادة: | CF8 ، CF3 ، CF8M ... | زجاج: | البورسليكات |
|---|---|---|---|
| بناء: | كرات بالداخل | Glasket: | PTFE |
| درجة حرارة: | 20 ℃ ~ 185 ℃ | اتصال: | 150 رطل RF |
| مقاس: | 1/2 "~ 8" | ||
| إبراز: | زجاج مرئي ذو فلانج لتدفق السوائل,زجاج زجاج مزدوج,زجاج منظومة الأنابيب الصناعية,double glass window sight glass,industrial pipe system sight glass |
||
منتوج وصف
فحص بصري واضح مع زجاج رؤية مُشفّش يتميز بنافذة زجاجية مزدوجة لمراقبة تدفق السوائل في أنظمة الأنابيب الصناعية
ميزة المنتج
مؤشر تدفق الرؤية هو جهاز يتم تركيبه في أنبوب لتوفير رؤية للتحقق من تدفق السائل من حيث الاتجاه ومعدل التدفق الدقيق. تسمح مؤشرات تدفق الرؤية للمشغلين بمراقبة لون ووضوح السوائل من خلال نافذة. مؤشر تدفق الرؤية هو جسم به نافذة عرض واحدة أو أكثر، وعادةً ما يكون مزودًا بحشية، وطريقة لتركيب المؤشر على خط الأنابيب، مثل وصلات مُشفّشة أو ملولبة. تتوفر مؤشرات تدفق الرؤية لتناسب الأنابيب القياسية التي تتراوح من 1/2"~8" وتحمل تصنيف ضغط ANSI.
زجاج رؤية بفلنجة مزدوجة
المعايير المطبقة:
- التصميم والتصنيع: ASTM B16.34
- وصلة الفلنجة: ASTI16.5
- الاختبار والتفتيش: API598
نطاق الحجم:
- 1/2"~8"
تصنيف الضغط:
- ANSI 300LB
نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
زجاج الرؤية ذو النافذة المزدوجة هو تجميع بسيط لزجاجتين على جسم واحد مصبوب أو مُصنّع على جانبين متقابلين. يُستخدم هذا النوع من مؤشرات التدفق للفحص الموضعي وعرض معلمات العملية.
الميزات البارزة
سهولة الصيانة
متوفر في جميع مواد البناء تقريبًا
مصنوع وفقًا لأعلى المعايير
بناء متين
يتم توفير شهادة اختبار المواد وشهادات اختبار الضغط عند الطلب.
البيانات الفنية
| الحجم | الأبعاد (مم) | ||||||
| H | L | D | D1 | D2 | b | Z-d | |
| 2" | 140 | 230 | 162 | 127 | 92 | 23 | 8-19 |
| 6" | - | 420 | 318 | 270 | 216 | 36.5 | 12-22 |
الحزمة والتسليم
تفاصيل التعبئة: نختار علب خشبية مناسبة وفقًا للصمامات المختلفة ونرتب للعمال المهرة لتعبئتها في حالة حدوث كدمات. سيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة وتخليص الجمارك والنقل لنا دون تأخير. هناك ثلاث طرق للنقل، عن طريق البحر والجو والقطار. سنقوم بترتيب النقل وفقًا لاحتياجات العملاء.
تفاصيل التسليم: وفقًا للطلب، 7 ~ 60 يومًا
