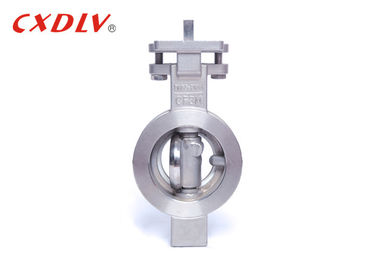

صمام فراشة بسكويت ويفر كبير لمختلف السوائل المعدنية الختم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | D73F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| هيئة المواد: | WCB | سيات مادة: | ptfe |
|---|---|---|---|
| بناء: | مزدوجة غريب الأطوار | اساسي: | ansi |
| بحجم: | 6" | متوسط: | غاز زيت الماء |
| إبراز: | نوع فراشة صمام فراشة,صمام فراشة نمط رقاقة |
||
منتوج وصف
صمام فراشة بسكويت ويفر كبير لمختلف السوائل المعدنية الختم
مواصفات
1. المعايير المعمول بها:
* التصميم والتصنيع: ASTM A351 304
* اتصال: JB / T79-94 (2)
* وجه لوجه البعد: ANSI / ASME B16.5
* الاختبار والتفتيش: API STD598-84
2. حجم المدى:
- 1/2 "~ 24"
3. تصنيف الضغط:
- 150LB ~ 600LB
4. نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الوضعية
توضع الطبقة السطحية لغطاء المقعد مع مادة سبيكة مقاومة للحرارة ومقاومة للتآكل. يتم تثبيت حلقة الختم الناعمة متعددة الطبقات على لوحة الصمام. بالمقارنة مع صمام الفراشة التقليدي ، فإن صمام الفراشة يتمتع بمقاومة عالية لدرجة الحرارة ، عملية خفيفة ، لا احتكاك في الفتح والإغلاق ، ويتم تعويض الختم مع زيادة عزم آلية النقل عند الإغلاق ، ويتم تحسين صمام الفراشة. أداء الختم وميزة تمديد خدمة الحياة.
| بحجم | L | C | Y | E | G |
| 2 " | 43 | 96 | 50 | 38 | 124 |
| 2 1/2 " | 49 | 119 | 48 | 59 | 194 |
| 3 " | 49 | 132 | 74 | 73 | 203 |
| 4 " | 54 | 157 | 97 | 95 | 216 |
| 5 " | 64 | 186 | 111 | 111 | 217 |
| 6 " | 57 | 216 | 146 | 142 | 235 |
| 8 " | 64 | 270 | 194 | 188 | 270 |
| 10 " | 71 | 324 | 243 | 236 | 329 |
| 12 " | 81 | 381 | 289 | 282 | 357 |
قوة
1. مادة السطح الختم مصنوعة عموما من المطاط والبلاستيك ، وبالتالي فإن أداء الختم المنخفض الضغط جيد.
2. سهلة التركيب.
3. التشغيل المرن و اليد العاملة ، الوضع اليدوي ، الكهربائي ، الهوائي و الهيدروليكي متوفرة.
اختيار الموديل
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
