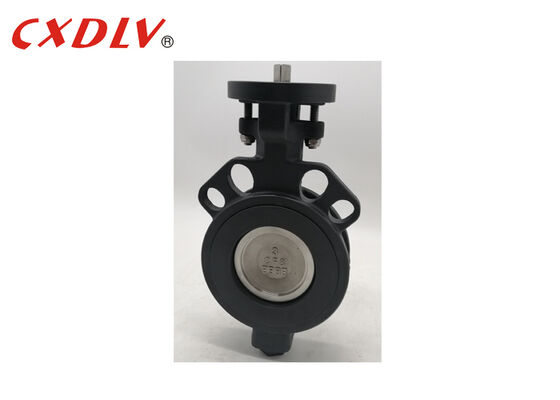

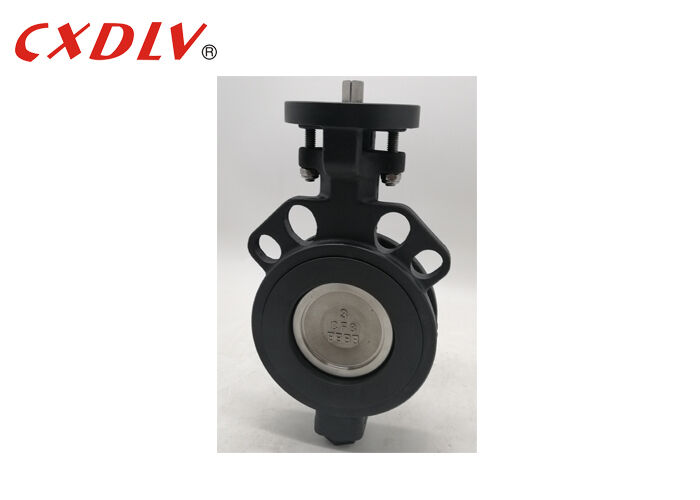

صمام الفراشة ذو الأداء العالي المزدوج والمتحرك من الفولاذ المقاوم للصدأ نوع JIS10K/ANSI150LB
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | D73F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسب وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T ، PayPal ، Western Union ، D/A ، L/C ، D/P ، Moneygram |
| القدرة على العرض: | 500pcs/mon |
|
معلومات تفصيلية |
|||
| مادة الجسم: | SUS304/A216 وب | مادة المقعد: | إبدم |
|---|---|---|---|
| بناء: | مزدوج غريب الأطوار | معيار: | JIS10K/ANSI150LB/PN10/PN16 |
| مقاس: | DN150 | واسطة: | غاز زيت الماء |
| إبراز: | صمام الفراشة من الفولاذ المقاوم للصدأ,صمام فراشة مزدوج الغريب JIS10K,صمام الفراشة عالي الأداء ANSI150LB,double eccentric butterfly valve JIS10K,high performance butterfly valve ANSI150LB |
||
منتوج وصف

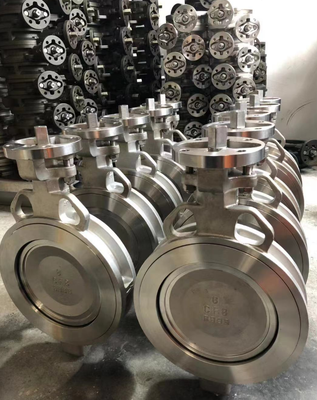

صمام فراشة مزدوج الإزاحة عالي الأداء من الفولاذ المقاوم للصدأ من نوع رقاقة JIS10K/ANSI150LB
المواصفات
1. المعايير المطبقة:
* التصميم والتصنيع: GB/T12238-2005
* التوصيل: JB/T79-94(2)
* البعد من الوجه إلى الوجه: GB/T12221(20)
* الاختبار والفحص: JB/T9092-1999
2. نطاق الحجم:
- DN50~DN500
3. تصنيف الضغط:
- PN16~PN40, JIS10K, ANSI150LB
4. نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
التطبيق
صمام الفراشة، المعروف أيضًا باسم صمام اللوحة، هو صمام تنظيم بسيط. صمام الفراشة الذي يمكن استخدامه للتحكم في تبديل وسيط خط الأنابيب منخفض الضغط يعني أن عنصر الإغلاق (الصمام أو القرص) عبارة عن قرص يدور حول عمود الصمام لتحقيق الفتح والإغلاق. نوع من الصمامات.
يتم تركيب قرص صمام الفراشة في اتجاه قطر الأنبوب. صمام الفراشة بسيط في الهيكل وصغير الحجم وخفيف الوزن. يتكون من عدد قليل فقط من الأجزاء، ويمكن فتحه وإغلاقه بسرعة بمجرد تدويره 90 درجة. العملية بسيطة، والصمام له خصائص تحكم جيدة في السوائل. عندما يكون صمام الفراشة في وضع الفتح الكامل، فإن سمك القرص هو المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام، لذا فإن انخفاض الضغط الناتج عن الصمام صغير، لذا فهو يتمتع بخصائص تحكم أفضل في التدفق.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
القوة
1. يمكن لصمام الفراشة نقل الطين وتجميع أقل كمية من السائل عند فم الأنبوب. يمكن تحقيق إحكام جيد عند الضغط المنخفض. أداء التعديل جيد.
2. تصميم اللوحة الفراشية الانسيابي، فقدان مقاومة السوائل صغير، ويمكن وصفه بأنه منتج موفر للطاقة.
اختيار النموذج
| قياسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| المادة | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| النموذج | 1) نموذج المنصة العالية 2) نموذج المقبض | |||
