| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

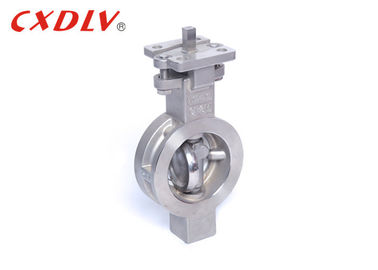

غيغابايت القياسية PN16 CF8M رقاقة فراشة صمام SS304 مقبض 2 بوصة رفرف صمام
مواصفات
1. المعايير المعمول بها:
* التصميم والتصنيع: GB / T12238-2005
* اتصال: JB / T79-94 (2)
* وجه لوجه البعد: GB / T12221 (20)
* الاختبار والتفتيش: JB / T9092-1999
2. حجم المدى:
- DN50 ~ DN500
3. تصنيف الضغط:
- PN16 ~ PN40
4. نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الوضعية
يشير صمام الفراشة إلى قطعة إغلاق (صمام أو قرص) عبارة عن قرص ، وهو صمام يدور حول عمود الصمام لفتحه وإغلاقه ، بشكل أساسي قطع وخنق على خط الأنابيب. إن عضو فتح وإغلاق صمام الفراشة هو عبارة عن لوحة فراشة على شكل قرص تدور حول محورها الخاص في جسم الصمام لتحقيق الغرض من الفتح والغلق أو التعديل. يكون صمام الفراشة عادة أقل من 90 درجة من الفتح الكامل إلى الإغلاق الكامل. لا يحتوي صمام الفراشة وقضيب الفراشة على إمكانية القفل الذاتي. لتحديد موضع لوحة الفراشة ، يتم إضافة مخفض تروس الدودة إلى ساق الصمام. إن استخدام مخفض تروس الدودة لا يمكّن القرص من امتلاك قدرة القفل الذاتي فحسب ، بل إنه يوقف أيضًا القرص في أي موضع ويحسن أداء التشغيل في الصمام. مميزات صمام الفراشة الصناعي الخاص: يمكن أن تتحمل درجة الحرارة العالية ، كما أن نطاق الضغط المطبق مرتفع أيضًا. الصمام ذو قطر اسمي كبير. جسم الصمام مصنوع من الفولاذ الكربوني. حلقة الختم لصفيحة الصمام تستخدم حلقة معدنية بدلاً من حلقة مطاطية. يتم تصنيع صمامات الفراشة ذات درجة الحرارة العالية من خلال لحام الألواح الفولاذية ويتم استخدامها بشكل رئيسي في مجاري المداخن وأنابيب الغاز ذات الوسائط ذات درجة الحرارة المرتفعة.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
قوة
3. يمكن نقل الطين ، أقل كمية السائل المتراكم في فم الأنابيب.
4. تحت ضغط منخفض ، يمكن تحقيق ختم جيدة.
5. أداء التعديل جيد.
6. تتميز قناة مقعد الصمام بمساحة تدفق كبيرة فعالة ومقاومة صغيرة للسوائل عند فتحها بالكامل.
اختيار الموديل
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
|
|
