| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

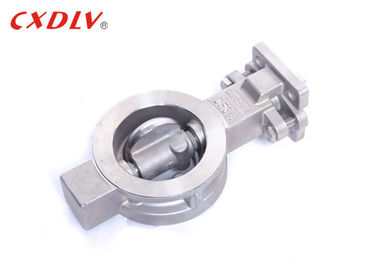

بالنسبة لزيت الغاز ، فإن صمام الفراشة ، ويفر الفراشة ، مزدوج اللفة نهاية التشغيل
مواصفات
1. المعايير المعمول بها:
* التصميم والتصنيع: GB / T12238-2005
* اتصال: JB / T79-94 (2)
* وجه لوجه البعد: GB / T12221 (20)
* الاختبار والتفتيش: JB / T9092-1999
2. حجم المدى:
- DN50 ~ DN500
3. تصنيف الضغط:
- PN16 ~ PN40
4. درجة الحرارة المدى:
- -20 درجة مئوية ~ 185 درجة مئوية
الوضعية
صمام الفراشة ، المعروف أيضًا باسم صمام الرفرف ، هو صمام منظم بسيط. إن صمام الفراشة الذي يمكن استخدامه للتحكم في التبديل لوسط خط أنابيب الضغط المنخفض يعني أن العضو الختامي (الصمام أو القرص) هو قرص يدور حول عمود الصمام لتحقيق الفتح والإغلاق. نوع من الصمام.
يتم تركيب قرص صمام الفراشة في اتجاه قطر الأنبوب. صمام الفراشة بسيط في الهيكل ، صغير الحجم وخفيف الوزن. تتكون من أجزاء قليلة فقط ، ويمكن فتحها وإغلاقها بسرعة عن طريق تدوير 90 درجة فقط. العملية بسيطة ، والصمام لديه خصائص جيدة للتحكم في السوائل. عندما يكون صمام الفراشة في وضع الفتح الكامل ، يكون سمك القرص هو المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام ، لذلك يكون انخفاض الضغط الناتج عن الصمام صغيراً ، لذلك لديه خصائص تحكم أفضل في التدفق.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
قوة
1. يمكن لصمام الفراشة أن ينقل الطين ويجمع أقل كمية سائلة في فم الأنبوب. يمكن تحقيق ختم جيد عند الضغط المنخفض. أداء التعديل جيد.
2. يمكن وصف التصميم الانسيابي للوحة الفراشة ، وفقدان مقاومة السوائل الصغيرة ، كمنتج موفر للطاقة.
اختيار الموديل
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
|
|
