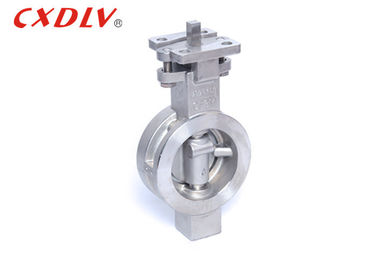

عالية الأداء رقاقة بسكويت الويفر الفراشة الفولاذ المقاوم للصدأ مزدوجة غريب الأطوار GB PN16
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | D73F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| هيئة المواد: | CF8 | سيات مادة: | ptfe |
|---|---|---|---|
| بناء: | مزدوجة غريب الأطوار | اساسي: | جيجابايت |
| بحجم: | DN150 | متوسط: | غاز زيت الماء |
| إبراز: | نوع فراشة صمام فراشة,فراشة صمام الاختيار |
||
منتوج وصف
عالية الأداء رقاقة بسكويت الويفر الفراشة الفولاذ المقاوم للصدأ مزدوجة غريب الأطوار GB PN16
مواصفات
1. المعايير المعمول بها:
* التصميم والتصنيع: GB / T12238-2005
* اتصال: JB / T79-94 (2)
* وجه لوجه البعد: GB / T12221 (20)
* الاختبار والتفتيش: JB / T9092-1999
2. حجم المدى:
- DN50 ~ DN500
3. تصنيف الضغط:
- PN16 ~ PN40
4. نطاق درجة الحرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الوضعية
صمامات الفراشة عالية الأداء هي معيار في العديد من الصناعات بما في ذلك التدفئة والتهوية وتكييف الهواء ، وتوليد الطاقة ، وتصنيع المواد الهيدروكربونية ، ومعالجة المياه والصرف الصحي ، وبناء السفن البحرية والتجارية.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
قوة
1. لوحة الفراشة تحركها ساق الصمام. إذا تم تدويره خلال 90 درجة ، يمكن فتحه وإغلاقه مرة واحدة. عن طريق تغيير زاوية انحراف القرص ، يمكن التحكم في تدفق الوسيط.
2. ظروف العمل والوسط: صمام الفراشة مناسب لنقل مختلف السوائل المسببة للتآكل وغير القابلة للتآكل في الأنظمة الهندسية مثل الفرن والغاز والغاز الطبيعي وغاز البترول المسال وغاز المدينة والهواء الساخن والبارد والصهر الكيميائي وتوليد الطاقة. بناء إمدادات المياه والصرف الصحي ، وما إلى ذلك على أنبوب من المتوسطة ، وتستخدم لتنظيم وتقطيع تدفق المتوسطة.
اختيار الموديل
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
